Расчет расхода газа
Мощность котла или конвектора зависит от потерь тепла в строении. Средний подсчет проводится с учетом общей площади дома.
При расчете расхода газа учитываются нормы прогрева квадратного метра при высоте потолков до 3 м:
- в южных регионах берется 80 Вт/м²;
- в северных — до 200 Вт/м².
В формулах учитывается суммарная кубатура отдельных комнат и помещений в здании. На нагревание каждого 1 м³ общего объема выделяется 30 – 40 Вт в зависимости от района.
По мощности котла
Баллонный и природный газ рассчитывается в разных единицах
Расчет основывается на мощности и площади отопления. Применяется усредненный показатель расхода — 1 кВт на 10 м². Следует уточнить, что берется не электрическая мощность котла, а тепловая мощность оборудования. Часто такие понятия подменяются, и получается неправильный расчет потребления газа в частном доме.
Объем природного газа измеряется в м³/ч, а сжиженный — в кг/ч. Практика показывает, что на получение 1 кВт тепловой мощности расходуется 0,112 м³/ч магистральной топливной смеси.
По квадратуре
Удельное потребление тепла рассчитывается по представленной формуле, если разница между уличной и внутренней температурой составляет примерно 40°С.
Используется соотношение V = Q / (g · K / 100), где:
- V — объем природного газового топлива, м³;
- Q — тепловая мощность оборудования, кВт;
- g — наименьшая калорийность газа, обычно равняется 9,2 кВт/м³;
- K — коэффициент полезного действия установки.
Зависимость расхода газа от давления
Количество газа фиксируется счетчиком
Объем газа, проходящего по трубопроводу, измеряется счетчиком, а расход подсчитывается в виде разницы между показаниями в начале и конце пути. Измерение зависит от порога давления в суживающемся сопле.
Ротационные счетные приборы используются для измерения давления больше 0,1 МПа, а разница уличной и внутренней температуры составляет 50°С. Показатель расхода газового топлива считывается при нормальном состоянии окружающей среды. В промышленности пропорциональными условиями считается давление 10 – 320 Па, разница температур 20°С и относительная влажность воздуха 0. Расход топлива выражается в м³/ч.
Расчет расхода газа по давлению и диаметру
Расчет диаметра газопровода выполняется перед началом строительства
Скорость газа в газопроводе высокого давления зависит от площади сечения коллектора и составляет в среднем 2 – 25 м/с.
Пропускная способность находится по формуле: Q = 0.67 · D² · p, где:
- Q — расход газа;
- D — условный проходной диаметр газопровода;
- p — рабочее давление в газопроводной трубе или показатель абсолютного давления смеси.
На величину показателя влияет наружная температура, нагрев смеси, избыточное давление, атмосферные характеристики и влажность. Расчет диаметра газопровода делается при составлении проекта системы.
С учетом теплопотерь
Для расчета потребления газовой смеси требуется знать тепловые потери строения.
Используется формула Q = F (T1 – T2) (1 + Σb) · n / R, где:
- Q — теплопотери;
- F — площадь утепляющего слоя;
- Т1 — наружная температура;
- Т2 — внутренняя температура;
- Σb — сумма дополнительных потерь тепла;
- n — коэффициент расположения защитного слоя (в специальных таблицах);
- R — сопротивление передаче тепла (рассчитывается в конкретном случае).
По счетчику и без
Расход газа зависит от утепления стен и климатических условий региона
По прибору определяется расход газа за месяц. Применяются стандартные нормы расхода смеси, если счетчик не установлен. Для каждого региона страны нормативы устанавливаются отдельно, но в среднем принимаются из расчета 9 — 13 м³ в месяц на одного человека.
Показатель устанавливается местными органами самоуправления и зависит от климатических условий. Расчет ведется с учетом числа владельцев помещения и людей, фактически проживающих на указанной жилплощади.
Отопительное оборудование для отопления сжиженным газом
Котел на сжиженном газе отличается безопасностью конструкции и надежностью работы
Для отопления частного дома на сжиженном газе используют как отопительные котлы с водяным контуром, так и газовые конвекторы. Но среди всех видов подобного оборудования лидируют все же котлы отопления на сжиженном газе, как наиболее производительные. Отзывы об отоплении на сжиженном газе с использованием конвекторов редко бывают положительными.
Газовые котлы отопления для сжиженного газа по своей конструкции почти не отличаются от тех, что потребляют магистральный газ. Разница только в устройстве горелок, поскольку давление пропан-бутана, поступающего из баллона, почти в 2 раза выше, чем природного метана. Соответственно, и жиклеры в горелках тоже различаются по внутреннему диаметру. Некоторые различия есть также и в устройствах для регулировки подачи воздуха.
Газовые котлы отопления для сжиженного газа по своей конструкции почти не отличаются от тех, что потребляют магистральный газ. Разница только в устройстве горелок, поскольку давление пропан-бутана, поступающего из баллона, почти в 2 раза выше, чем природного метана. Соответственно, и жиклеры в горелках тоже различаются по внутреннему диаметру. Некоторые различия есть также и в устройствах для регулировки подачи воздуха.
Конструктивные различия настолько незначительны, что в случае необходимости достаточно только заменить горелки в котле, предназначенном для метана, и не придется покупать новый отопительный котел на сжиженном газе.
Рассмотрим, чем различаются между собой основные модели котлов для системы отопления на сжиженном газе:
- Тип котла. Среди агрегатов для отопления частного дома сжиженным газом в баллонах выделяют котлы одноконтурные и двухконтурные. Первые служат только для отопительной системы, а вторые, кроме того, обеспечивают горячей водой. Камера сгорания в котлах устроена по-разному, она может быть открытой либо закрытой. Выпускаются как большие напольные модели, так и компактные настенные;
- КПД. Судя по отзывам, отопление на сжиженном газе может стать по-настоящему рациональным и экономичным, если газовый котел обладает коэффициентом полезного действия не ниже 90-94%;
- Мощность котла. Считается одним из основных параметров при отоплении частного дома сжиженным газом. Необходимо убедиться, что паспортные характеристики агрегата позволят ему развивать достаточную мощность, чтобы обеспечить всю площадь жилища теплом, но при этом не допуская перерасхода сжиженного газа на отопление;
- Производитель. В то время как разводку труб в системе отопления на сжиженном газе можно делать своими руками, газовый котел ни в коем случае не должен быть самодельным. Более того, желательно отдавать предпочтение хорошо зарекомендовавшим себя отечественным или зарубежным производителям.
Котлы на сжиженном газе запрещено устанавливать в подвальных помещениях, поскольку пропан-бутановая смесь тяжелее воздуха. Такой газ при утечках не выветривается, а скапливается на уровне пола, что может привести к взрыву.
Как сократить расход газа
Общеизвестное правило: чем лучше утеплен дом, тем меньше горючего уходит на обогрев улицы. Поэтому перед началом монтажа отопительной системы следует выполнить качественную теплоизоляцию дома – крыша/чердак, полы, стены, замена окон, герметичный уплотнительный контур на дверях.
Сэкономить топливо можно также за счет самой системы отопления. Используя теплые полы вместо батарей, вы получите более эффективный обогрев: поскольку тепло распространяется конвекционными потоками снизу вверх, чем ниже расположен отопительный прибор, тем лучше.
Кроме того, нормативная температура полов 50 градусов, а радиаторов — в среднем 90. Очевидно, что полы экономичнее.
Наконец, сэкономить газ можно, регулируя обогрев по времени. Нет смысла активно греть дом, когда он пустует. Достаточно выдерживать невысокую плюсовую температуру, чтобы не замерзли трубы.
Современная котельная автоматика (виды автоматики для газовых котлов отопления ) позволяет дистанционное управление: можно отдать команду на изменение режима через мобильного провайдера перед возвращением домой (что такое Gsm модули для котлов отопления ). В ночное время комфортная температура чуть ниже дневной, и т.д.
Методика расчета для природного газа
Примерный расход газа на отопление считается исходя из половинной мощности установленного котла. Все дело в том, что при определении мощности газового котла закладывается самая низкая температура. Это и понятно — даже когда на улице очень холодно, в доме должно быть тепло.
Посчитать расход газа на отопление можно самостоятельно
Но считать расход газа на отопление по этой максимальной цифре совсем неверно — ведь в основном температура значительно выше, а значит, топлива сжигается намного меньше. Потому и принято считать средний расход топлива на отопление — порядка 50% от теплопотерь или мощности котла.
Считаем расход газа по теплопотерям
Если котла еще нет, и вы оцениваете стоимость отопления разными способами, считать можно от общих теплопотерь здания. Они, скорее всего, вам известны. Методика тут такая: берут 50% от общих теплопотерь, добавляют 10% на обеспечение ГВС и 10% на отток тепла при вентиляции. В результате получим средний расход в киловаттах в час.
Далее можно узнать расход топлива в сутки (умножить на 24 часа), в месяц (на 30 дней), при желании — за весь отопительный сезон (умножить на количество месяцев, на протяжении которых работает отопление). Все эти цифры можно перевести в кубометры (зная удельную теплоту сгорания газа), а потом перемножить кубометры на цену газа и, таким образом, узнать затраты на отопление.
| Наименование толпива | Единица измерения | Удельная теплота сгорания в кКал | Удельная теплота сгорания в кВт | Удельная теплота сгорания в МДж |
|---|---|---|---|---|
| Природный газ | 1 м 3 | 8000 кКал | 9,2 кВт | 33,5 МДж |
| Сжиженный газ | 1 кг | 10800 кКал | 12,5 кВт | 45,2 МДж |
| Уголь каменный (W=10%) | 1 кг | 6450 кКал | 7,5 кВт | 27 МДж |
| Пеллета древесная | 1 кг | 4100 кКал | 4,7 кВт | 17,17 МДж |
| Высушенная древесина (W=20%) | 1 кг | 3400 кКал | 3,9 кВт | 14,24 МДж |
Пример расчета по теплопотерям
Пусть теплопотери дома составляют 16 кВт/час. Начинаем считать:
- средняя потребность в тепле в час — 8 кВт/ч + 1,6 кВт/ч + 1,6 кВт/ч = 11,2 кВт/ч;
- в день — 11,2 кВт * 24 часа = 268,8 кВт;
в месяц — 268,8 кВт * 30 дней = 8064 кВт.
Переводим в кубометры. Если использовать будем природный газ, делим расход газа на отопление в час: 11,2 кВт/ч / 9,3 кВт = 1,2 м3/ч. В расчетах цифра 9,3 кВт — это удельная теплоемкость сгорания природного газа (есть в таблице).
Так как котел имеет не 100% КПД, а 88-92%, придется внести еще поправки на это — добавить порядка 10% от полученной цифры. Итого получаем расход газа на отопление в час — 1,32 кубометра в час. Далее можно рассчитать:
- расход в день: 1,32 м3 * 24 часа = 28,8 м3/день
- потребность в месяц:28,8 м3/день * 30 дней = 864 м3/мес.
Средний расход за отопительный сезон зависит от его длительности — умножаем на количество месяцев, пока длится отопительный сезон.
Этот расчет — приблизительный. В какой-то месяц потребление газа будет намного меньше, в самый холодный — больше, но в среднем цифра будет примерно такой же.
Расчет по мощности котла
Расчеты будут немного проще, если имеется рассчитанная мощность котла — тут уже учтены все необходимые запасы (на ГВС и вентиляцию). Потому просто берем 50% от расчетной мощности и далее считаем расход в день, месяц, за сезон.
Например, проектная мощность котла — 24 кВт. Для расчета расхода газа на отопление берем половину: 12 к/Вт. Это и будет средняя потребность в тепле в час. Чтобы определить расход топлива в час, делим на теплотворную способность, получаем 12 кВт/час / 9,3 к/Вт = 1,3 м3. Далее все считается как в примере выше:
- в день: 12 кВт/ч * 24 часа = 288 кВт в перерасчете на количество газа — 1,3 м3 * 24 = 31,2 м3
в месяц: 288 кВт * 30 дней = 8640 м3, расход в кубометрах 31,2 м3 * 30 = 936 м3.
Далее добавим 10% на неидеальность котла, получим, что для этого случая расход будет чуть больше 1000 кубометров в месяц (1029,3 куб). Как видите, в этом случае все еще проще — меньше цифр, но принцип тот же.
По квадратуре
Еще более приблизительные расчеты можно получить по квадратуре дома. Есть два способа:
- Можно посчитать по СНиПовским нормам — на обогрев одного квадратного метра в Средней Полосе России в среднем требуется 80 Вт/м2 . Эту цифру можно применять, если ваш дом построен по всем требованиям и имеет хорошее утепление.
- Можно прикинуть по среднестатистическим данным:
- при хорошем утеплении дома требуется 2,5-3 куб/м2;
при среднем утеплении расход газа 4-5 куб/м2.
Каждый хозяин может оценить степень утепления своего дома, соответственно, можно прикинуть, какой расход газа будет в данном случае. Например, для дома в 100 кв. м. при среднем утеплении потребуется 400-500 кубометров газа на отопление, на дом в 150 квадратов уйдет 600-750 кубов в месяц, на отопление дома площадью 200 м2 — 800-100 кубов голубого топлива. Все это — очень приблизительно, но цифры выведены на основании многих фактических данных.
Нормы расхода газа для отопления
Существуют различные методы расчета нормы расхода газа для отопления, включая формулы, таблицы и специализированные программы. Одним из наиболее распространенных методов является использование коэффициента K, который зависит от площади помещений и их теплопотерь.
Для более точного расчета нормы расхода газа необходимо учитывать следующие факторы:
- Размер дома и площадь помещений;
- Теплопотери через стены и крышу;
- Климатические условия;
- Энергетическая эффективность системы отопления;
- Профиль использования помещений.
Важно отметить, что нормы расхода газа для отопления могут быть разными в разных странах и регионах. Они могут быть определены как государственными организациями, так и специализированными ассоциациями и организациями, занимающимися отоплением
Как рассчитать расход топлива
Для отопления частного дома или квартиры используются расчеты, которые основаны на двух параметрах: мощности отопительного оборудования и площади помещения. Берется средний расчет — 1 кВт на 10 м².
На эту тему написано множество статей, но мало кто уточняет, что единица измерения киловатт — это тепловая мощность, а не электрическая. Это вводит в заблуждение многих пользователей.
В среднем на 1 киловатт тепловой мощности уходит 0,112 куб.м/ч магистрального газа.
К примеру, возьмем агрегат «АОГВ» мощностью 17,4 кВт. В паспортных данных указан расход магистрального топлива 1,87 кубометра, сжиженного газа — 1,3 кг/час. Эти значения действительны при непрерывной работе, но если прибор постоянно работает на износ, тогда детали быстро выйдут из строя. При выборе накидывайте плюс 20% к указанной мощности.
«АОГВ» в нашем примере будет установлен в помещении 140 м². Теперь взгляните на тарифы (приблизительно):
- Природное топливо: за кубометр 3,9 рубля.
- На баллонном газе расчет идет из объема емкости. За 50 литров — 600 рублей. Баллон наполняется пропаном не до конца, примерно на 80% (21 кг). Значит: 600/21= 28,6 рубля. Сюда можете прибавить стоимость доставки.
Расчет за сутки для магистрального подключения будет таков:
Сутки (24 часа) х 1,87 (куб.м/ч)/2 = 22,4 кубометра. Чтобы узнать стоимость: 22,4 х 3,9 (тариф) = 87,5 рубля.
В месяц:
22,4 (суточное потребление) х 30 (количество дней) = 672 м³.
В год (семь месяцев — отопительный сезон):
7 х 672 (месячная норма) = 4 704 м³.
При работе на пропане в сутки:
24 (часа) х 1,3 (кг/ч) /2 = 15,6 кг. Чтобы узнать минимальные затраты: 15,6 х 28,6 (тариф) = 446 рублей.
За месяц (30 дней):
15,6 (за сутки) х 30 = 468 кг. Выходит, что в месяц вы используете 22,3 емкости с пропаном.
За год (семь месяцев):
7 х 468 (за месяц) = 3 276 кг или 156 баллонов.
Не забывайте, что эти расчеты приведены только для одной модели. У каждой марки значения разнятся, их нужно смотреть в документации. Смотрите таблицы ниже:
| Марка/мощность | Потребление куб. м/ч |
| «Протерм» 24 | 2,677 |
| «Навьен» 24 | 2,06 |
| Buderus («Будерус») 24 | 2,72 |
| «Аристон» 20 | 2,73 |
| «Бакси» 10 | 1,2 |
| «Бош» 24 | 2,52 |
| «Вайлант» 24 | 2,3 |
| «Висман» 26 | 2,6 |
А также для баллонного газа:
| Производитель | Расход кг/ч |
| «Бакси» 10 | 0,86 |
| «Протерм» 24 | 1,96 |
| «Будерус» 24 | 1,93 |
| «Вайлант» 24 | 1,8 |
| «Беретта» 24 | 2,0 |
На потребление влияет расположение прибора: напольное или настенное. Материал изготовления теплообменника, тип газовой горелки, количество рабочих дней.
Какие факторы влияют на расход топлива
Годы использования разных видов топлива доказали, что газ на 30% дешевле, чем дизель и электричество. Ббольшинство пользователей подключается к общей магистрали, так как при использовании газа в баллонах затрачиваются средства на доставку.
Факторы, которые стоит учитывать при выборе котла отопления, чтобы не было большого расхода топлива:
Тепловые потери. Расход газового котла напрямую зависит от потерь тепла через стены, окна, двери, крышу. Поэтому проводятся предварительные расчеты мощности техники. Учитывается площадь помещения, качество утепления, назначение соседних комнат.
- Система настроек. Автоматическая установка включает датчики, которые фиксируют температуру внешней среды и настраивают работу агрегата в оптимальном режиме. Это позволяет экономить на потреблении.

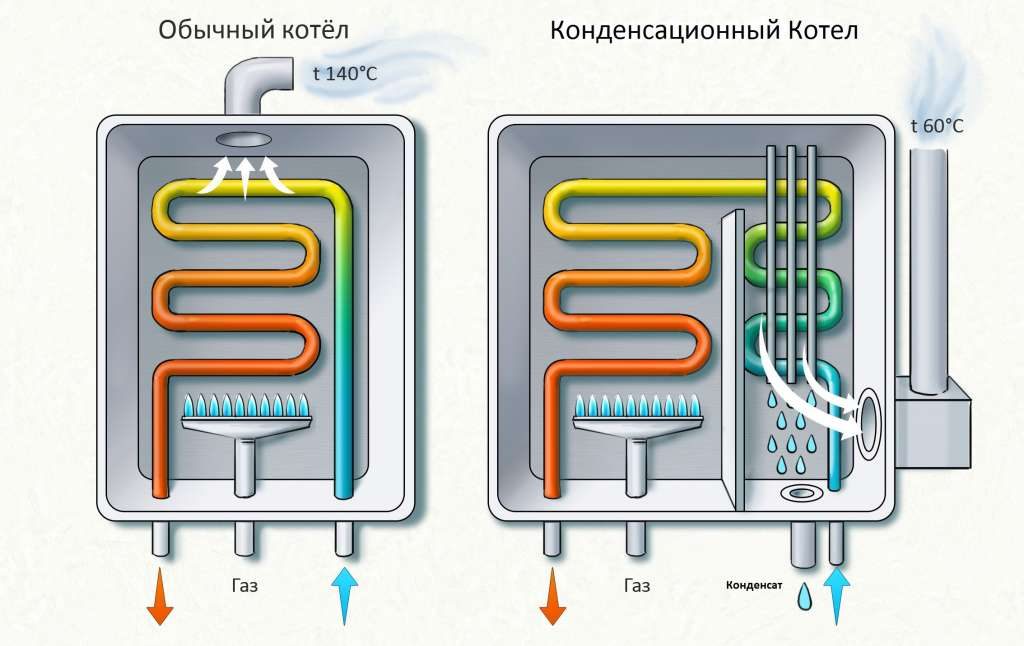

- Тип техники. При использовании конденсационного агрегата расход газа снижается на 15–20%. В отличие от обычного конвекционного типа, конденсатор содержит отдельный теплообменник для направления энергии продуктов сгорания на отопление системы. Так повышается коэффициент полезного действия (КПД) до 100%.
Наличие одного или двух контуров также имеет значение. Одноконтурный прибор работает только на отопление. Тогда как двухконтурный — на горячее водоснабжение (ГВС) и отопление. Следовательно, его расход будет больше.
Агрегаты с закрытой камерой сгорания потребляют меньше топлива, чем с открытой. Также влияет продолжительность отопительного сезона. Ведь зимой котел работает на максимуме, тогда как летом — на минимуме, только для нагрева горячей воды.
Почему техника потребляет много газа? Всему виной плохое утепление здания, отложения накипи.
В таблице приведен пример максимального потребления за 210 дней.
| Мощность техники (кВт) | Сколько газа потребляет (час/м³) | Расход за весь сезон (м³) |
| 10 | 1,12 | 5 644 |
| 12 | 1,6 | 8 064 |
| 15 | 1,68 | 8 467 |
| 20 | 2,6 | 13 104 |
| 24 | 3,1 | 15 624 |
| 30 | 3,9 | 19 656 |
| 40 | 5,2 | 26 208 |
| 50 | 6,5 | 32 760 |
| 60 | 7,9 | 39 816 |
| 100 | 13,1 | 66 024 |
| 200 | 26,2 | 132 048 |
Зная, сколько кубов уходит в час, вы вычислите норму в сутки и в месяц.
Сколько газа для отопления дома, пример расчета
В общем, в зависимости от региона проживания — это будет 6-8 месяцев. Для демонстрации расчета возьмем, скажем, 6. Причем учтите, что свой дом обогревать станете не так, как городскую квартиру: нужно-не нужно, батареи одинаково горячи (или холодны – тут уж, кому как повезет).
Так вот, пока считаем усредненно, уравнивая самый холодный январь и самый теплый – октябрь.
Получается, для отопления дома в холодное время понадобится такая мощность:
N общ = 6 х Nмес.
N общ = 6 х 10 800 = 64 800 кВт.
Теперь пора вспомнить, что при сжигании 1 м3 газа выделяется 10 кВт/час тепловой энергии. Следовательно, полученное число самое время разделить на 10, чтобы узнать, сколько же кубов топлива придется затратить на теоретический обогрев дома в холодный сезон.
V = N общ : 10;
V = 64 800 : 10 = 6 480 м3.
Кошмарное число, не так ли? А все потому, что в расчетах берем круглосуточное отопление. Хотя на деле этого точно никто не делает. Даже если купить газовый котел без умно-заумной автоматики, которая сама будет регулировать подачу газа для поддержания определенной температуры в здании, то и тогда полученную цифирь (а правильнее сказать – число), нужно делить, как минимум, на 2. Такие образом имеем:
V реальный = 6 480 : 2 = 3 240 м3.
Ну, это уже больше похоже на правду. Однако помните, что любое утепление дома (и внутреннее и наружное) даст еще большую экономию газа (считай, денег на его оплату). Более того, утепление не только стен, но и крыши с фундаментом тоже дополнительно сохранят толщину кошелька.
Да, придется вложиться. Но вам ли не знать, что получает лишь тот, кто дает. Такой теплосберегающий «бумеранг» точно понравиться прагматичному домовладельцу: чем больше вложите в утепление, тем в меньшую сумму обойдется последующее отопление дома.
Как расчитать расход газа на отопление дома
Отопление газом – одно из самых оптимальных и выгодных. Выбрав его, нет необходимости заготавливать дрова и брикеты перед каждым зимним периодом. Однако перед покупкой отопительного газового котла следует приблизительно знать, каков будет расход теплоносителя. Рассчитываемое значение может зависеть от множества факторов:
- Размер жилых площадей
- Используемые при возведении каркаса стройматериалы
- Качество утепления поверхностей (пол, потолки, стены)
- Мощность отопительного оборудования
Рассчитать расход газа на отопление дома необходимо не только для сравнения экономической выгоды при использовании других источников тепловой энергии. Появится возможность определить, какие меры следует предпринять для сокращения затрат на энергоноситель и их рентабельность.
Как сократить расход газа
Общеизвестное правило: чем лучше утеплен дом, тем меньше горючего уходит на обогрев улицы. Поэтому перед началом монтажа отопительной системы следует выполнить качественную теплоизоляцию дома – крыша/чердак, полы, стены, замена окон, герметичный уплотнительный контур на дверях.
Сэкономить топливо можно также за счет самой системы отопления. Используя теплые полы вместо батарей, вы получите более эффективный обогрев: поскольку тепло распространяется конвекционными потоками снизу вверх, чем ниже расположен отопительный прибор, тем лучше.
Кроме того, нормативная температура полов 50 градусов, а радиаторов — в среднем 90. Очевидно, что полы экономичнее.
Наконец, сэкономить газ можно, регулируя обогрев по времени. Нет смысла активно греть дом, когда он пустует. Достаточно выдерживать невысокую плюсовую температуру, чтобы не замерзли трубы.
Современная котельная автоматика (виды автоматики для газовых котлов отопления) позволяет дистанционное управление: можно отдать команду на изменение режима через мобильного провайдера перед возвращением домой (что такое Gsm модули для котлов отопления). В ночное время комфортная температура чуть ниже дневной, и т.д.
Нормативный документ, определяющий какова должна быть норма расхода топлива на газ
Основной нормативный документ, который устанавливает нормы расхода ГСМ – это методические рекомендации «Нормы расхода топлив и смазочных материалов на автомобильном транспорте», утвержденные Распоряжением Минтранса РФ № АМ-23-р от 14.03.2008 в ред. от 20.09.2018 (далее Нормы расхода).
Данный документ устанавливает следующие нормы для машин, работающих на газе:
В случае, когда используется сжиженный углеводородный газ, нормы, устанавливаются в литрах на 100 километров пробега и применяется коэффициент 1,32 по отношению к расходу бензина.
При использовании природного газа, нормы устанавливаются в кубических метрах и соответствуют бензиновым, то есть 1 куб. м газа равен 1 литру бензина. Может допускаться отклонение +/- 0,1 литр.
К данным показателям могут применяться дополнительные поправочные коэффициенты (повышающие или понижающие), исходя из времени года, а также из особенностей местности, где используется авто. Так, нормы расхода повышаются на коэффициент от 5 до 20% в условиях горной местности, от 10 до 30% при сложном плане дороги. Также на нормы влияет населенность местности, в которой эксплуатируется транспорт: например, в городах-миллионниках применяется коэффициент 25-30%, а в населенных пунктах с числом жителей до 100 тыс. чел. этот коэффициент не превышает 5%. На расчет норм могут влиять и другие особенности эксплуатации авто (п. 5 Норм расхода).
Отопление дома газгольдером
Необходимое количество газа лучше считать с привязкой к бочке. То есть на сколько хватит каждой емкости при разном метраже помещения.
Газгольдер подбирают по количеству заправок. Оптимальным считается показатель 1–2 раза в год. Минимально резервуара должно хватать на 7–8 месяцев — отопительный сезон.
Расход сжиженного газа за сезон
Согласно СП 131.13330.2012 Строительная климатология (актуализированная редакция СНиП 23-01-99) отопительный сезон в России составляет 207 суток. Это примерно 7 месяцев.
Также важная информация: котел работает не круглые сутки. В среднем отопление функционирует 10 часов в день.
Мы провели расчеты на основе исходных данных:
- кирпичный дом без мансарды и подвала;
- высота этажа 3.2 м;
- КПД газового котла 92%.
Показатели по частотности заправки усредненные. Мы заложили одинаковые расходы по топливу на каждый месяц. В действительности проживание может быть сезонным или наездами, потребление отличается в зависимости от сезона.
Соотношение площади дома и объема газгольдера (ГГ)
| Объем ГГ (м3) | Полная заправка ГГ (л) | На сколько хватит газа (мес.) | |||||||
| 50–100 м2 | 150 м2 | 200 м2 | 250 м2 | 300 м2 | 350–450 м2 | 500–600 м2 | 800 м2 | ||
| 3 802 л/год | 5 703 л/год | 7 603 л/год | 9 504 л/год | 11 405 л/год | 17 107 л/год | 22 809 л/год | 30 412 л/год | ||
| 2.5 | 2 125 | 6.7 | 4.5 | 3 | 2.7 | 2 | 1.5 | 1.1 | 0.8 |
| 2.7 | 2 295 | 7 | 5 | 3.6 | 3 | 2.4 | 1.6 | 1.2 | 0.9 |
| 4.6 | 3 910 | 12 | 8 | 6 | 5 | 4 | 2.7 | 2 | 1.5 |
| 4.8 | 4 080 | 12.8 | 8.5 | 6.4 | 5.1 | 4.2 | 2.8 | 2.1 | 1.6 |
| 4.85 | 4 112 | 13 | 8.6 | 6.5 | 5.2 | 4.3 | 2.9 | 2.2 | 1.6 |
| 5 | 4 250 | 13.4 | 9 | 7 | 5.4 | 4.5 | 3 | 2.2 | 1.7 |
| 6.4 | 5 440 | 17 | 11.4 | 8.5 | 6.8 | 5.7 | 3.8 | 2.8 | 2.1 |
| 6.5 | 5 525 | 17.4 | 11.6 | 8.7 | 6.9 | 5.8 | 3.9 | 2.9 | 2.2 |
| 6.6 | 5 610 | 17.6 | 12 | 9 | 7 | 6 | 4 | 3 | 2.2 |
| 8.6 | 7 310 | 23 | 15 | 11.5 | 9 | 7.7 | 5 | 3.8 | 2.9 |
| 9.1 | 7 735 | 24.4 | 16 | 12 | 9.7 | 8 | 5.4 | 4 | 3 |
| 9.15 | 7 777 | 24.5 | 16.4 | 12.3 | 9.8 | 8.2 | 5.5 | 4.1 | 3.1 |
| 9.6 | 8 160 | 25.7 | 17 | 13 | 10 | 8.6 | 5.7 | 4.3 | 3.2 |
| 10 | 8 500 | 27 | 18 | 13.4 | 10.7 | 9 | 6 | 4.5 | 3.4 |
Расшифровка цветов в таблице:
| нерационально | Запас емкости слишком большой или слишком маленький |
| оптимально | При сезонном проживании или постоянном с 2 заправками в год |
| идеально | Лучше всего установить на отопительный сезон |
| с запасом | Разовой заправки хватит на год |
Дома площадью 800–1000 м2 обслуживаются:
- газгольдерами промышленных объемов более 10 м3 (установка сложнее);
- двумя емкостями, расположенными рядом (8.6, 9.1 или 9.15 м3).
Как рассчитать расход газа на отопление дома
Для рассчета расхода газа на отопление дома необходимо учесть несколько факторов:
- Площадь отопляемого помещения: чем больше площадь, тем больше газа потребуется для обогрева.
- Теплопотери: измеряются в киловаттах и зависят от качества утепления дома, наличия теплоизоляции и состояния окон и дверей.
- Коэффициент потребления: зависит от типа отопительного оборудования и его эффективности.
Для определения нормы расхода газа на отопление дома можно использовать следующую формулу:
| Q = S * K * T |
| где: |
| Q – расход газа (м³/час) |
| S – площадь отопляемого помещения (м²) |
| K – коэффициент потребления |
| T – теплопотери (кВт) |
Определение коэффициента потребления и теплопотерь обычно производится специалистами, которые проводят комплексное исследование дома и используют специализированное оборудование и программы для расчета.
Основываясь на рассчетах, вы сможете подобрать оборудование и планировать бюджет на отопление дома, а также снизить излишний расход газа и экономить на его потреблении.
Котел подключен на магистральный газопровод
Разберем алгоритм вычислений, позволяющих с точностью определить расход голубого топлива для агрегата, установленного в доме или квартире с подключением к централизованным сетям газоснабжения.
Расчет расхода газа в формулах
Для более точного расчета мощность газоотопительных агрегатов вычисляют по формуле:
Мощность котла = Qт * К,
где Qт — планируемые теплопотери, кВт; К — поправочный коэффициент (от 1,15 до 1,2).
Планируемые теплопотери (в Вт) в свою очередь считают так:
Qт = S * ∆t * k / R,
где
S — суммарная площадь ограждающих поверхностей, кв. м; ∆t — перепад внутренней/наружной температур, °C; k — коэффициент рассеивания; R — значение теплового сопротивления материала, м2•°C/Вт.
Значение коэффициента рассеивания:
- деревянное строение, металлическая конструкция (3,0 — 4,0);
- кладка в один кирпич, старые окна и кровля (2,0 — 2,9);
- двойная кирпичная кладка, стандартная крыша, двери, окна (1,1 — 1,9);
- стены, крыша, пол с утеплением, двойные стеклопакеты (0,6 — 1,0).
Формула для расчета максимального часового расхода газа на основе полученной мощности:
Объем газа = Qmax / (Qр * ŋ),
где Qmax — мощность оборудования, ккал/час; Qр — теплотворная способность природного газа (8000 ккал/м3); ŋ — КПД котла.
Для того чтобы определить расход газообразного топлива, нужно просто перемножить данные, часть которых нужно взять из техпаспорта вашего котла, часть из строительных справочников, опубликованных в интернете.
Использование формул на примере
Предположим, что мы имеем здание общей площадью 100 кв м. Высота здания — 5 м, ширина — 10 м, длина — 10 м, двенадцать окон размером 1,5 х 1,4 м. Внутренняя/внешняя температура: 20 °С/-15 °С.
Считаем площадь ограждающих поверхностей:
- Пол 10 * 10 = 100 кв. м
- Кровля: 10 * 10 = 100 кв. м
- Окна: 1,5 * 1,4 * 12 шт. = 25,2 кв. м
- Стены: (10 + 10 + 10 + 10) * 5 = 200 кв. м За минусом окон: 200 – 25,2 = 174,8 кв. м
Значение теплового сопротивления материалов (формула):
R = d / λ, где d – толщина материала, м λ – коэффициент теплопроводности материала, Вт/.
Рассчитываем R:
- Для пола (бетонная стяжка 8 см + минвата 150 кг/м3 х 10 см) R (пол) = 0,08 / 1,75 + 0,1 / 0,037 = 0,14 + 2,7 = 2,84 (м2•°C/Вт)
- Для кровли (сэндвич-панели из минваты 12 см) R (кровля) = 0,12 / 0,037 = 3,24 (м2•°C/Вт)
- Для окон (двухкамерный стеклопакет) R (окна) = 0,49 (м2•°C/Вт)
- Для стен (сэндвич- панели из минваты 12 см) R (стены) = 0,12 / 0,037 = 3,24 (м2•°C/Вт)
Значения коэффициентов теплопроводности для разных материалов были выписаны из справочника.
Заведите привычку регулярно снимать показания счетчика, записывать их и делать сравнительный анализ с учетом интенсивности работы котла, погодных условий и пр. Эксплуатируйте котел на разных режимах, ищите оптимальный вариант нагрузки
Теперь посчитаем тепловые потери.
Q (пол) = 100 м2 * 20 °С * 1/ 2,84 (м2*К)/Вт = 704,2 Вт = 0,8 кВт Q (кровля) = 100 м2 * 35 °С *1 / 3,24 (м2*К)/Вт = 1080,25 Вт = 8,0 кВт Q (окна) = 25,2 м2 * 35 °С * 1/ 0,49 (м2*К)/Вт = 1800 Вт = 6,3 кВт Q (стены) = 174,8 м2 * 35 °С * 1/ 3,24 (м2*К)/Вт = 1888,3 Вт = 5,5 кВт
Теплопотери ограждающих конструкций:
Q (общ) = 704,2 + 1080,25 + 1800 + 1888,3 = 5472,75 Вт/ч
Еще можно добавить потерю тепла на вентиляцию. Чтобы нагреть 1 м3 воздуха с –15 °С до +20°С требуется 15,5 Вт тепловой энергии. Человек потребляет примерно 9 л воздуха в минуту (0,54 куб. метра в час).
Предположим, что в нашем доме находятся 6 человек. Им требуется 0,54 * 6 = 3,24 куб. м воздуха в час. Считаем потерю тепла на вентиляцию: 15,5 * 3,24 = 50,22 Вт.
И суммарные теплопотери: 5472,75 Вт/ч + 50,22 Вт = 5522,97 Вт = 5,53 кВт.
Проведя теплотехнический расчет, рассчитываем сначала мощность котла, а затем расход газа в час в газовом котле в кубических метрах:
Мощность котла = 5,53 * 1,2 = 6,64 кВт (округлим до 7 кВт).
Чтобы воспользоваться формулой для расчета расхода газа, переведем полученный показатель мощности из киловатт в килокалории: 7 кВт = 6018,9 ккал. И примем КПД котла = 92% (производители современных газовых напольных котлов заявляют данный показатель в рамках 92 – 98%).
Максимальный часовой расход газа = 6018,9 / (8000 * 0,92) = 0,82 м3/ч.
https://youtube.com/watch?v=E8THbmACFWA
Как определить расход газа: методы измерения и расчета используемого топлива
Так или иначе вы сталкивались с вопросом экономии и мощности бытовых приборов. Будь то на этапе первого ремонта или при замене устаревшей техники. Рассчитать расход газа или потребность в нем бывает полезно перед покупкой плиты или котла, выбором газового счетчика, его возможной заменой. Если у вас есть вопросы по начислениям за газ, если поиск новой техники для вас — дело ближайших недель, вам облегчит жизнь точная методика определения расхода газа и формулы для расчета.
Цены на газ постепенно растут, а приборы становятся все мощнее, так что вам не помешает придумать собственную стратегию по оптимизации расходов. Наша статья вам в этом поможет. О настоящем уровне потребления газа в вашем жилье вы не сможете узнать из разговоров с соседями, вам нужна точная информация.
