Схема подключения светодиодной ленты RGB длиной 5м или 10м
Краткая характеристика светодиодных лент
Наружная реклама ярко сияет благодаря вмонтированным светодиодам. Они окружают нас повсеместно: интерьеры развлекательных и торговых объектов, просто для освещения отдельный участков дорог
Мы к ним привыкли и редко обращаем внимание на их наличие. Однако, использовать их для освещения натяжного потолка – уникальная затея
Это отличное дизайнерское решение.
Натяжной потолок состоит из прозрачной поливинилхлоридной пленки. Если под ней укрепить световые приборы, то натяжной потолок будет иметь красивое декоративное освещение. Для этих целей как нельзя кстати окажется декоративная светящаяся лента. Она не опасна, сильно не греется. Ее присутствие дает мягкий и рассеивающий свет. Такого эффекта не в состоянии дать ни люстра, ни иные осветительные элементы. Более того, светодиодная лента, оформленная по периметру помещения, может служить как элементом декорации, так и быть основным источником освещения. Более того, светодиоды в несколько раз потребляют меньше электроэнергии, чем другие приборы освещения. А это существенно экономит семейный бюджет.
Светодиодная лента
Виды светодиодных лент
Еще один характерный показатель лент – влагозащищенность. При наличии степени защиты ІР44 и более такой продукт можно применять в помещениях с повышенной влажностью, например в бассейнах либо ванных комнатах.
Необходимость в использовании лестницы или подъемника
Монтаж светодиодной ленты для парящего потолка требует особой осторожности и аккуратности. Одним из важных вопросов, который нужно учесть при установке, является необходимость в использовании лестницы или подъемника
Для начала, нужно оценить высоту потолка. Если потолок находится на недоступной высоте, то без использования лестницы или подъемника выполнить монтаж светодиодной ленты будет проблематично, а в некоторых случаях и небезопасно.
Использование лестницы или подъемника позволит осуществить качественную установку светодиодной ленты. Благодаря этому будет обеспечена равномерность и точность расположения ленты по всей площади потолка.
Однако, перед началом работы с лестницей или подъемником, необходимо принять меры предосторожности, чтобы избежать травм и повреждений оборудования:
Убедитесь в том, что лестница или подъемник установлены на ровной и устойчивой основе.
Проверьте состояние лестницы или подъемника, обратите внимание на наличие повреждений или трещин.
Осмотрите окружающую обстановку и убедитесь, что нет препятствий или опасных объектов, которые могут помешать работе.
Используйте предусмотренные для безопасности предметы, такие как защитный шлем, каска или страховочные ремни.
Не рискуйте собственной безопасностью, если у вас нет опыта работы с лестницами или подъемниками, лучше обратиться за помощью к специалистам.
Важно помнить, что безопасность является приоритетом при монтаже светодиодной ленты для парящего потолка. Использование лестницы или подъемника снижает риск травм и повреждений, а также позволяет достичь более качественного результаты установки
Что нужно учесть
Мощность используемого трансформаторного блока имеет решающее значение. Лучше выбрать модель с небольшим запасом. Это обезопасит вас от ошибок – если расчёты немного неверны, запас позволит подключить более мощное устройство и не потребуется приобретать другой блок.
Полярность при подключении здесь будет иметь значение, в отличие от обычных ламп. Ели перепутать плюс и минус, ничего особенного не произойдёт – подсветка просто не включится. Поэтому, перед окончательным монтажом необходимо проверять устройство на работоспособность.
Перед тем, как закреплять ленту на перекрытии, необходимо подготовить поверхность – удалить всю грязь и пыль. Будет очень обидно, если сразу после монтажа полоска отклеится из-за попавшей в соединение пыли. В некоторых случаях стоит позаботиться о дополнительной фиксации, помимо клейкого слоя на самой ленте.
Если у вас не опыта электромонтажных работ, лучше доверить подключение собранной световой композиции профессионалу. Несмотря на небольшое напряжение в самой подсветке, подключать ее предстоит к напряжению в 220 вольт, а это уже небезопасно.
Алюминиевый профиль
Если же у вас протяженная и мощная подсветка, выполненная на основе самых популярных светодиодов SMD 5050, или более мощных экземпляров SMD 2835 и SMD 5630,5730, то здесь никак не обойтись без алюминиевого профиля.
Он может быть трех видов:
накладной
врезной
угловой
Со всеми секретами по правильному выбору, монтажу и характеристикам данного профиля, подробно говорится в статье ниже.
Сама лента в профиль также наклеивается на скотч. Здесь благодаря идеально ровной поверхности, держаться она будет гораздо надежнее, чем на стене или деревянном основании.
Однако будьте особо внимательны в одном немаловажном моменте. Когда вы снимаете с обратной стороны защитный слой, то в определенных местах, у вас могут оголиться токопроводящие дорожки.
Когда вы снимаете с обратной стороны защитный слой, то в определенных местах, у вас могут оголиться токопроводящие дорожки.
1 of 2
И если вы их непосредственно нанесете на алюминиевую поверхность, то тем самым закоротите между собой. При первом же пробном включении произойдет КЗ со всеми вытекающими последствиями.
Чтобы избежать этого, в данных местах (и только в них), на поверхность можно нанести слой изоляционного термоклея, либо сделать изоляционную подложку из простой изоленты.
Также на термоклей очень удобно сажать места стыков и соединений, там где используются специальные пластиковые коннекторы.
А еще профиль можно снабдить таким устройством как рассеиватель. Яркая лента не будет бить по глазам, а равномерно освещать пространство.
Там, где эстетика не важна, а подсветка является либо скрытой, либо вообще временной, используйте пластиковые хомуты или нейлоновые стяжки.
Правда непосредственно на стену закрепить их не получится, придется опять же искать подходящий профиль.
Способы подключения к сети 220 В
Порядок обустройства светодиодной подсветки
Для розничной торговли светодиодные ленты традиционно фасуются в рулоны по 5 м. Перед началом работы зачастую возникает необходимость в нарезке ленты на отрезки удобной длины. Резать можно исключительно в специально предназначенных для этого местах – они имеют соответствующие метки. Учитывайте тот факт, что кратность порезки отличается для большинства разновидностей светодиодных лент.

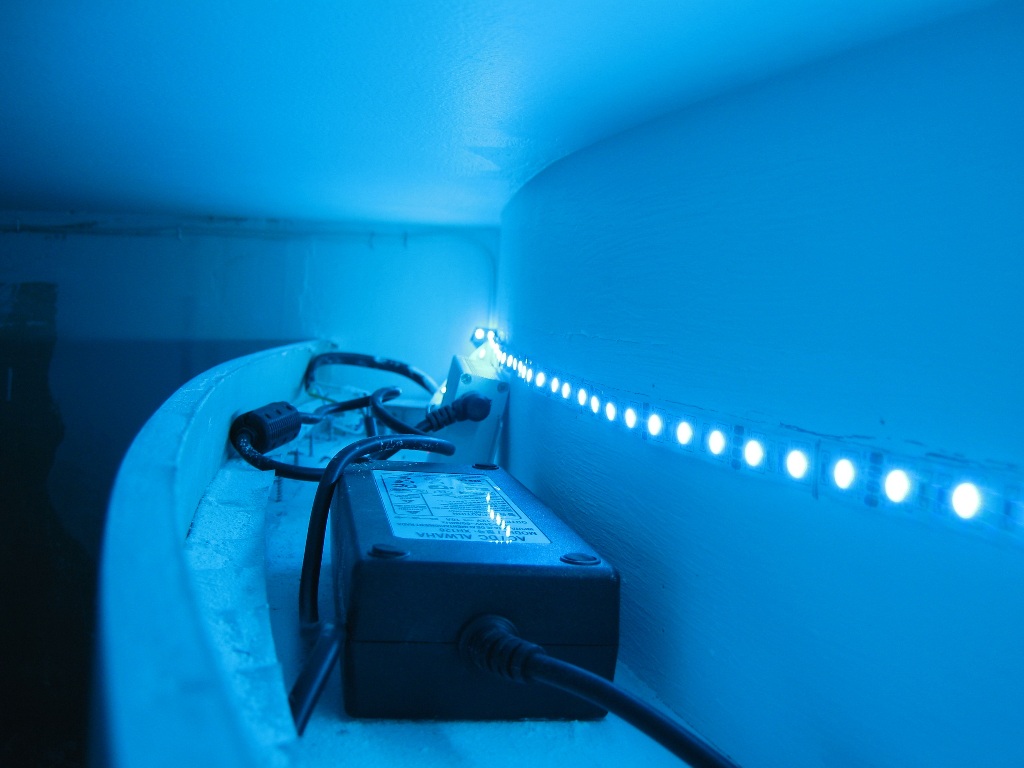

Установка светодиодной подсветки обычно выполняется на карниз, смонтированный между уровнями подвесного потолка. Также карниз можно установить по периметру стартового уровня, однако в данной ситуации его необходимо будет частично перекрыть сбоку, чтобы спрятать элементы каркаса.
Первый шаг. Отступите порядка 10 см от перекрытия и смонтируйте стартовый уровень потолочной конструкции на предварительно установленный каркас из металлического профиля.
Второй шаг. Прикрепите каркас второго уровня потолочной конструкции к каркасу первого уровня. Установка должна быть выполнена так, чтобы между потолком второго уровня и стенами комнаты осталось достаточно места для прохождения света от установленной светодиодной подсветки.
Третий шаг. Обшейте каркас второго уровня листами гипсокартона, создавая одновременно с этим карниз для установки светодиодной подсветки.
На этом же этапе монтажа выведите в паз для размещения подсветки провода на светодиоды. Временно закрепите провода на гипсокартоне с помощью малярной ленты либо скотча.
Четвертый шаг. По внешнему периметру карниза закрепите бортик – он предотвратит прямое проникновение света в помещение.
Пятый шаг. Зашпатлюйте потолок и приступайте к монтажу светодиодной подсветки. Ленты необходимо размещать так, чтобы свет излучался снизу вверх.
Шестой шаг. Сначала попробуйте собрать цепь без приклеивания к потолку. Для этого подключите световой шнур на контакты L и N блока питания.
В случае установки полноцветной ленты подключите к блоку питания контроллер. Следите, чтобы совпадала полярность.
Седьмой шаг. Подключите светодиодную ленту к контроллеру. Если обустраиваете одноцветную подсветку, подключайте ленту сразу на блок питания.
Восьмой шаг. Еще раз убедитесь, что напряжения блока, светодиодной ленты и контроллера совпадают, а затем попробуйте включить всю сеть в розетку. Если все нормально – продолжайте действовать дальше по инструкции. Если же подсветка работает не так, как должна, либо же и вовсе не работает, пересоберите цепь, дополнительно убедившись в исправности всех используемых элементов.
Девятый шаг. Временно отсоедините ленту от контроллера. Приступайте к приклеиванию ленты к потолку. Подсветка должна быть размещена так, чтобы свет излучался в направлении снизу вверх. Тщательно очистите потолок от любого рода загрязнений перед креплением осветительных элементов. Снимите защитную пленку с обратной стороны ленты. Приложите ленту к потолку, выровняйте ее, прижмите к основанию и разгладьте. Закрепите на потолке все запланированные элементы светодиодной подсветки, а затем подключите ленту обратно к контроллеру.
Таким образом, с обустройством светодиодной подсветки можно с легкостью справиться своими руками. Для выполнения такой работы не нужно владеть никакими специальными навыками. Следуйте инструкции и все получится.
Удачной работы!
Способ №3
Средний вариант, часть отражается и проходит напрямую
Компромиссный вариант между двумя предыдущими. Накладной алюминиевый или пластиковый профиль клеится на стену, чтобы часть света напрямую попадала в помещение, часть отражалась.
Если вы проектируете основное освещение, а не дополнительную подсветку для люстры, то лучше устанавливать вторым способом.
Преимущество заключается в меньших потерях светового потока. Матовый рассеиватель задерживает от 20 до 40%. Если выбрать хороший, то вы потеряете всего 20% света, а при отражении 50%.
Вы можете избежать потери 20% яркости, если найдете с призматическим или рифленым отражателем. Такой используется на светодиодных светильниках Армстронг, про которые я писал обзор. Он практически не снижает яркости и нет ослепления.
Виды потолков
Натяжной — современный и практичный вид, быстро устанавливается. Большой плюс, это глянцевая поверхность и прозрачность пленки, глянец лучше отражает световой поток.
Козырно выглядит использование светодиодной ленты для подсветки потолкаизнутри. Если у вас разыграется фантазия, то например можно сделать:
Из-всех видов я выбрал натяжной, с предварительным креплением звукоизоляции под пленку.
Гипсокартонный и подвесно-натяжной будут достаточно оптимальными при одноуровневом проекте. У меня в квартире отлично слышно соседей сверху, тем более у них 2 маленьких ребенка, они могут стучать по полу в 3 часа ночи, у нас отдается как в барабане. Под гипсокартон можно будет разместить звукоизолирующие маты, чего нельзя сделать на натяжном, без приклейки.
Двухуровневые потолки выглядят интересно с дизайнерской стороны, но у них гораздо выше сложность исполнения и большой объем гипрочных работ. Я могу себе их позволить без особого ущерба, высота моих 280 см, что выше обычных 250 см.
Выглядят красиво, но с точки зрения практичности, просто будут дополнительные расходы. Через пару недель вы на него уже не будете обращать внимания. Эту сумму я могу потратить с большей пользой, чем на бесполезное дизайнерское оформление.

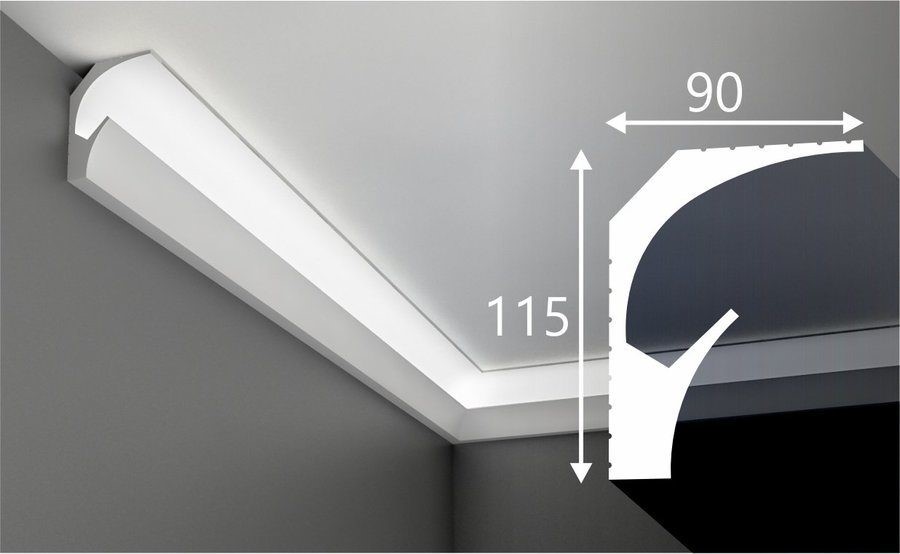

Монтаж светодиодной ленты на потолочный плинтус
При монтаже ленты в полиуретановый или пластиковый плинтус, размещённый по периметру помещения, необходимо следовать определённому алгоритму:
Прежде всего, плинтус доложен быть зафиксирован к стене, с небольшим отступом от поверхности потолка. Соблюдение данного условия необходимо для образования ниши под элемент освежения.
Плинтус, смонтированный для устройства светодиодной ленты
- Светодиодная лента раскатывается на полу по всей длине.
- На тыльную поверхность изделия наклеивается двусторонняя липка лента.
- Осветительный прибор со всеми установленными к нему элементами – блоком питания трансформатором и контроллером, аккуратно приклеивается к внутренней части потолочного плинтуса по все длине, прижимается и разглаживается.
Наклейка двустороннего скотча
После монтажа производится присоединение кабеля, и изделие тестируется в проектном положении.
Если длина светодиодной ленты превышает 5 метров, работу по её устройству лучше проводить вдвоём, с 2 концов комнаты, так как, при свесе слишком большого края, возможна поломка или отрыв плинтуса из-за высокой сконцентрированной нагрузки на его участок.
Виды светодиодных лент
Как уже говорилось, светодиодные ленты могут выполнять различные функции. С их помощью можно создать яркий нарядный потолок, сияющий разными цветами. А можно остановиться на классическом белом освещении. Можно осветить весь периметр комнаты, а можно – лишь отдельные ее участки. Светодиодная лента в натяжном потолке может быть как основным источником освещения, так и дополнять открытые светильники.
В зависимости от предназначения, различаются и технические характеристики лент.
- Плотность расположения диодов. От того, сколько диодов располагается на метре ленты, зависит яркость излучаемого ей света. Стандартные декоративные ленты имеют плотность 30, 60 и 120 диодов на метр. Первые два варианта подойдут для контурной подсветки. Для полноценного освещения комнаты потребуются ленты с плотностью светодиодов 120 или 240 штук на метр.
- Цвет. Светодиоды могут давать освещение различных оттенков. Помимо белого, можно светить потолок тем цветом, который соответствует общему цветовому стилю интерьера комнаты. Или же установить гирлянду из диодов нескольких различных цветов. Не забывайте также, что цвет натяжного полотна также влияет на оттенок.
- Гидрозащита. Есть модели светодиодных лент, защищенные от воздействия влаги. Их стоимость не сильно отличается от обычных, а выгода очевидна – в случае затопления сверху, такая лента не пострадает и не потребует замены.
Описание и монтаж
Светодиодная лента
Светодиодная лента
Наиболее часто для вспомогательной подсветки используется светодиодная лента, но такие приборы не одинаковы, поэтому вам обязательно нужно понимать, в чём же их различие. Для этого ниже приведена таблица, характеризующая ленты по количеству диодов на 1м и их мощность:
Типы светодиодов | Количество диодов на одном метре | Мощность 1м/Вт |
SMD 3028 | 60 | 4,8 |
SMD 3028 | 120 | 7,2 |
SMD 5050 | 30 | 7,2 |
SMD 5050 | 60 | 14 |
- Яркость ленты определяется плотностью диодов или их количеством на один метр осветительной полосы. Также ленты могут отличаться по цвету, то есть, возможен, как белый цвет, так и красный, жёлтый, зелёный и синий. Также есть многоцветные RGB ленты с возможностью смены цвета.
- У светодиодных лент существует степень защищённости от влаги. У тех приборов, которые имеют такую защиту, стоят символы IP, иногда к ним добавлены цифры.
Что необходимо для монтажа дюралайта
Комплектующие для дюралайта
Для полноценной установки ленты эта самая диодная подсветка должна быть точно отрезана по требуемой длине. На месте отреза обязательно присутствует метка, иногда даже в виде маленьких ножниц, и если вы отрезали верно, то увидите контакты каждого канала.
Коннекторы для дюралайта
Для соединения светодиодной ленты можно использовать коннекторы, но вот беда – не всегда удаётся это сделать, так как качество всех составляющих оставляет желать лучшего
В таком случае, их можно просто спаять, но при этом очень важно, чтобы провода, которыми производится спаивание, были одинакового сопротивления с каналами ленты и в этом случае можно просто использовать провода от непригодных коннекторов
Блок питания для светодиодной ленты
- Для подбора блока питания необходимо знать его напряжение и мощность, чтобы они соответствовали длине ленты, к которой вы его подключите. Например, при мощности 12V, один метр светодиодной ленты на 120 диодов имеет 7,2Вт, то на 10м вам понадобится 10×7,2=72Вт. Но лучше всего учесть коэффициент запаса, а он составляет 1,25, следовательно, 72×1,25=90Вт – это будет требуемая мощность блока питания.
- Ещё одним определяющим фактором при выборе блока питания на потолки будет являться микроклимат помещения. Так, если в комнате имеется переизбыток влаги (кухня, ванная), то вам понадобится блок для влажных помещений.
Контроллер для светодиодной ленты
- Если вы приобрели многоцветную ленту, то для управления цветами вам понадобится контроллер, к тому же, можно регулировать и яркость света, но это только в том случае, если вы добавите диммер. На белую светодиодную ленту (дюралайт) контроллер вам не нужен. В комплекте с контроллером поставляется пульт управления цветами и режимами (дюралайт может быть не только цветным, но бегущим).
- Для дюралайта до 12м подключение проводится последовательно, а свыше этого – параллельно, но, всё-таки, это лучше уточнить при покупке ленты, так как могут быть изменения, внесенные заводом0-изготовителем.
Монтаж дюралайта
Схема подключения светодиодной ленты
В цепи после понижающего трансформатора или блока питания подключается контроллер, при этом обращайте внимание на последовательность подключения, так как у этих приборов есть вход и выход (разъём на питание и выходной разъём на подачу питания к дюралайту).
Ленту к контроллеру подключаете по цвету проводов. Так чёрный провод фиксируется в клемме 12V, а остальные провода соответствуют начальным буквам определения цвета. R (red) – красный, J (green) – зелёный и B (blue) – синий.
При подключении трансформатора к контроллеру соблюдайте полярность
Когда диодная подсветка полностью в сборе – можете подключить блок питания к сети и проверить работоспособность вашей схемы.
R (red) – красный, J (green) – зелёный и B (blue) – синий.
При подключении трансформатора к контроллеру соблюдайте полярность. Когда диодная подсветка полностью в сборе – можете подключить блок питания к сети и проверить работоспособность вашей схемы.
Для монтажа на диодной ленте предусмотрена липкая сторона, типа двухстороннего скотча. Вы просто снимаете защитную плёнку и приклеиваете дюралайт к потолку (см. Монтаж светодиодной подсветки потолка, оптимальное решение). При этом поверхность, на которую наклеивается лента, должна быть заранее обработана грунтовкой, чтобы обеспечить возможность адгезии. Если вы клеите ленту на гипсокартон, то грунтовать поверхность не обязательно, достаточно лишь протереть его от пыли, которая скапливается там при ремонте помещения.
Область использования светодиодных лент и их достоинства
Эффектные примеры в интерьере
Светодиодная лента прекрасно смотрится на потолке. Ее можно подобрать для интерьера, выполненного в любом цвете, а сама потолочная конструкция может иметь множество уровней разных форм.
Например, гибкая лента будет как нельзя лучше смотреться в ансамбле с двухуровневым потолком, первый ярус которого выполнен из натяжной пленки. Линии гипсокартонного короба (второго уровня) при этом могут быть изящными и волнообразными. В таком случае нелишними будут точечные светильники, встроенные в гипсокартонное основание.
Также лентами со светодиодами можно украсить подвесные конструкции, установленные на потолке. Например, это могут быть гипсокартонные детали правильных геометрических форм. Прикрепленные на их основании ленты будут придавать подобным элементам дополнительный объем. Обращаясь к такому футуристическому дизайнерскому решению, можно установить в центре потолка главную люстру из блестящего или хромированного металла.
Интересно выглядят ансамбли, в которых присутствует простая белоснежная отделка и выделяющиеся диодные ленты разных цветов. Например, это может белый двухуровневый потолок с волнообразными линиями и крупной центральной люстрой с подвесками на фоне таких же белых стен. Такое перекрытие будет смотреться ярче и интереснее, если его дополнить светодиодной лентой желтого или красного цвета.
Светодиодные ленты можно устанавливать в любых помещениях. Например, в условиях светлой спальни с темной мебелью будет эффектно смотреться голубая подсветка, встроенная в белый двухуровневый потолок. Светящуюся полосу вполне можно протянуть ниже – на стену с картиной, расположенной над спальным местом. Подобное дизайнерское решение будет выглядеть весьма оригинально и ультрасовременно.
Потолок с таким оформлением будет гармонировать со стенами нежных и пастельных цветов, а также мебелью насыщенных оттенков.
О том, как сделать светодиодную подсветку натяжного потолка своими руками, смотрите в следующем видео.
Комплектующие для натяжного потолка
Главное, на что нужно обращать внимание, обустраивая натяжной потолок с подсветкой по периметру, это багеты. Они бывают стеновыми или потолочными, такие крепежные профили дополнены защелкой, куда вставляется полотно, защелками ткань или пленка закрепляются после натяжения. Изготавливаются профили из:
Изготавливаются профили из:
- Алюминия. Применяются для монтажа тканевых полотен, как более прочных и неподверженных прорезыванию. Высокая плотность тканого полотна гарантирует упрочненное крепление в скользких багетах.
- Пластика. Этот тип профилей показан для ПВХ-пленки. Тонкий материал лучше удерживается в шероховатых пластиковых элементах, нет опасности прорыва материала.
Кроме профилей пригодится декоративная гибкая лента. Элемент нужен для устранения технологической щели между натяжным полотном и стеной. Выбор на вкус покупателя: ламели одного цвета, контрастного оттенка, иногда с профилем в комплекте продаются заглушки декоративные, подогнанные под размер элементов.
Термокольца или термоквадраты пригодятся при необходимости последующего монтажа осветительных приборов, например, для центральной люстры. Расходники подбираются по диаметру основания светильника, приклеиваются к покрытию в зоне монтажа прибора – это защитит пленку или ткань от перегревания.
В процессе монтажа внутреннее пространство термокольца прорезается, выводятся провода питания, прибор подключается к освещению. Кроме защиты от перегрева, термокольца предупреждают расползание пленки и ткани, к тому же через эти отверстия легко выпустить воду при заливе сверху.
Процесс установки светодиодной ленты
После того, как комплектующие куплены, приступают к подготовке места для крепежа LED-ленты. Установить ее не составит труда, так как монтаж выполняется на двойной скотч.
Поверхность предварительно обезжиривают специализированными растворами и покрывают грунтовкой. Эти процедуры нужны для повышения надежности крепления. Также можно использовать клей или ПВХ уголок вместо родного двустороннего скотча.
Освещение в виде рисунка – оригинальный дизайн и интересная идея
Если освещение выполняется в виде рисунка, то потребуется несколько кусков светодиодной ленты. Соединяют их, применяя коннекторы или используя припайку промежуточных проводов к каждому из кусков. Если выбирается второй вариант, то сначала их соединяют а потом уже крепят
Важно соблюдение полярности. Пайка осуществляется к контактным площадкам, расположенным на линии разреза
Найти их не составит труда, так как там имеется линия и значок ножниц
Место осуществления пайки хрупкое и требует повышенной осторожности при обращении с ним
Дополнительные способы
- Вар. №5, подходит для основного led освещения помещения.
- Вар. №6, нижний профиль монтируется накладным способом в виде светодиодного светильника на гипсокартонную поверхность. Возможна замена на потолочный плинтус.
- Вар. №7, из-за сложной формы карнизов обычно леды размещают на стене.
- Вар. №8, плинтус крепится ниже на 50 -70 мм. и на нем размещается источник света. Это бюджетный монтаж, подойдет любой дешевый плинтус, не обязательно полиуретановый.
Угол свечения светодиода 120 градусов, по этому при таком размещении он не будет слепить и практически не будет виден.
- Вар. №9, гипсокартонный короб двухуровневого натяжного
- Вар. №10, визуально увеличивает высоту за счет подсветки стены.
Подготовка каркаса для подсветки

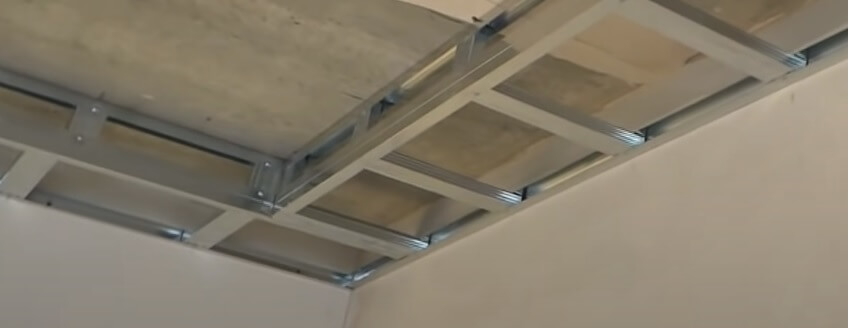

Каркас из жестких оцинкованных профилей
Нижний уровень каркаса устанавливается на расстоянии не менее10 см от плит.
Замер отступа
Прикрепить на первом уровне лист гипсокартона.
Монтаж 1-ого уровня
К первому уровню крепится металлический каркас второго уровня, таким образом, чтобы расстояние между нищей (полкой) для СДЛи 1 уровнем составляло от 50 от 150 мм.
Монтаж 2-ого уровня
- Листами гипсокартона формируется ниша для светодиодной ленты.
- Провода, питающие СДЛ, временно (до её подключения) фиксируются скотчем/изолентой к поверхности гипсокартона в месте их ввода.
Место крепления питающих проводов
После окончания всех отделочных и покрасочных работ прокладывается СДЛ и подключается к источнику питания.

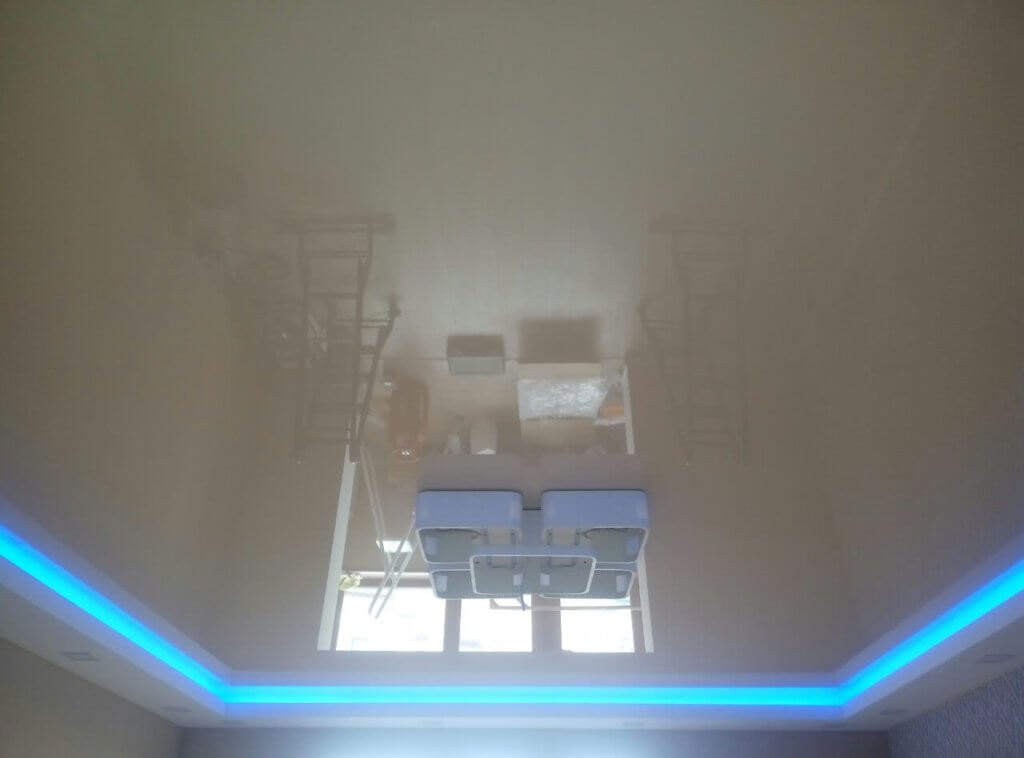

Освещение двухуровневого потолка
Разновидности
Лента представляет собой гибкую плату, с расположенными на ней компонентами — светодиодов и резисторов.
Самые популярные — это 3528 и 5050 по технологии SMD. То есть их размеры соответственно: 3,5 на 2,8 и 50 на 50;
Количество светодиодов на погонный метр. Этот параметр важен, так как от него зависит яркость свечения и потребляемая мощность;
Качеством. Существует два варианта: профессиональный и эконом-класс.
Последний, как не сложно догадаться, делается из более дешевых компонентов; Степень защиты.
IP- показатель классификации на упаковке, который указывает на защиту от влияния внешних факторов, таких как: вода, механические повреждения и так далее; Цветом свечения. Монохромные или RGB; Цвет подложки. Особого влияния на характеристики не имеют, а лишь имеет значение с эстетической точки зрения.
