Нормы и регламентирующие документы
В статье «Как выполняется тестирование УЗО в лабораторных условиях» мы уже приводили полный список стандартов, используемых для разработки методик проверки УЗО. Здесь же напомним, что эту документацию можно условно разбить на две группы:
- терминология, базовые нормативы и рекомендуемые методы испытаний;
- требования по организации процесса измерений.
В данном случае, нормативная информация изложена в стандартах:
- ГОСТ Р 51326.1-99 (МЭК 61008-1-96) – для устройств контроля токов утечки без защиты от сверхтоков;
- ГОСТ Р 51327.1-2010 (МЭК 61009-1-2006) – для устройств контроля токов утечки со встроенной защитой от сверхтоков (то есть, для дифференциальных автоматов).
Организационные аспекты испытаний, в том числе и требования к уровню квалификации персонала, рассмотрены в ГОСТ Р 50571.3-2009 (МЭК 60364-4-41:2005).
Как мы уже упоминали во введении, в стандартах рассмотрены все конструктивные параметры устройств, проверка которых в режиме лабораторных проверок обычно не производится.
Так, в пунктах 8.5-8.10 ГОСТ Р 51326.1-99, в числе прочих, перечислены следующие направления проверок:
- стойкость к механическому удару и толчку;
- теплостойкость;
- устойчивость к аномальному нагреву и огню;
- проверка стойкости маркировки;
- контроль крутящего момента, с которым затянуты винтовые соединения.
Основная информация, на основании которой делаются экспертные заключения о результатах испытаний, опубликована в 9 разделе этого же стандарта.
Полный список испытаний приведен в заглавной таблице раздела.
Полный список испытаний
Но при разработке технологических карт для электролабораторий используют далеко не все перечисленные алгоритмы, а только те, которые непосредственно относятся к эксплуатационным характеристикам.
Чаще всего таковыми являются:
- проверка защиты от поражения электрическим током;
- контроль электроизоляционных свойств устройства;
- тестирование функциональных характеристик;
- контроль механической и коммутационной износостойкости.
- тестирование механизма свободного расцепления;
- проверка стабильности работы при возникновении кратковременных импульсов напряжения.
Отдельно отметим, что для электронных систем контроля, срабатывание которых зависит от наличия напряжения в контролируемой цепи, необходимо предусмотреть отдельный цикл проверки, отражающий поведение прибора при отсутствии напряжения (должно происходить автоматической отключение)
В ходе профилактических испытаний устройств защитного отключения основное внимание уделяется соответствию фактических время токовых характеристик их нормативным значениям
Источниками «эталонных» данных, с которыми сравниваются измеренные значения, являются перечисленные выше стандарты, а также эксплуатационная документация, поставляемая вместе с прибором.
Кроме этого, при измерениях ориентируются и на общие положения, сформулированные для данного класса приборов.
Так, базовое соотношение номинального тока утечки и номинального неотключающего тока должно быть таким, чтобы размыкание цепи гарантировано происходило при уровнях токов утечки не более 50% от рабочего значения In. То есть, если защитный диапазон УЗО равен 30 мА, то прибор считается исправным, если отключение осуществляется при токах утечки от 15 до 30 мА.
Второй важный параметр – время отключения, зависит от уровня коммутируемых токов и находится в диапазоне от 0.04 до 0.3 секунды.
Время отключения
Кроме электротехнических характеристик, существует ещё один важный параметр, часто игнорируемый при проведении испытаний. Это размеры зазоров между элементами контактных групп и токоведущими частями, проверка которых должна производиться в ходе визуального осмотра, также входящего в алгоритм тестирования.
Отклонение от этого размера легко не заметить, и в итоге это может привести к значительному росту токов утечки самого прибора и, как следствие, ухудшению его эксплуатационных показателей.
В пункте 8.1.3 ГОСТ Р 51326.1-99 приведена подробная таблица с описанием допустимых зазоров, но в общем случае можно ориентировать на правило: зазоры в разомкнутых контактных группах должны быть не менее 3 мм.
В завершение раздела о базовых нормативах, ещё раз подчеркнём, что действующие стандарты разработаны, в первую очередь, для сертификационных испытаний, поэтому циклы испытаний построены таким образом, что какой-то процент испытуемых устройств может прийти в негодность.
Очевидно, что для профилактических электроизмерительных проверок подобный подход неприемлем, и при разработке практических алгоритмов измерений следует учитывать не только общие цели тестирования, но и степень разрушающего воздействия измерительных сигналов.
Способ №4 – Прибором
Ну и последняя из методик, позволяющая безопасно проверить УЗО на срабатывание в домашних условиях с помощью специального тестера – амперметра либо мультиметра.
В этом случае помимо прибора, Вам понадобятся следующие составляющие элементы схемы:
- лампочка на 10 Вт;
- реостат;
- резистор, сопротивление 2 кОм;
- провода.
Реостат нужен для того, чтобы изменять величину тока утечки. Если нет под рукой реостата, можно взять диммер, регулирующий яркость освещения в комнате, который имеет аналогичный принцип действия и подойдет для проверки!
Вам нужно собрать последовательную схему следующим образом: мультиметр-лампочка-резистор-реостат. Свободный щуп от мультиметра нужно подсоединить к вводу нуля в УЗО, а свободный провод от реостата к выходу фазы. В результате Вы можете проверить работоспособность УЗО, плавно поворачивая регулятор реостата в сторону увеличения тока утечки. Мультиметр либо амперметр позволит зафиксировать, при каком значении тока утечки происходит срабатывание устройства защитного отключения. Наглядно видеть методику проверки защитной автоматики прибором и лампочкой Вы можете на данном видео примере:
Как проверить работоспособность лампой и прибором?
Вот мы и предоставили все наиболее простые и безопасные способы проверки функционирования устройства защиты от утечек тока
Обращаем Ваше внимание на то, что определять работоспособность изделия на человеке, то есть себе, к примеру, дотрагиваться пальцем до водонагревателя, от которого немного бьет током, категорически запрещается правилами ПУЭ. Ни в коем случае не пользуйтесь советами горе-электриков, которые на форумах рекомендуют проверить УЗО на срабатывание, дотронувшись рукой к корпусу неисправного электроприбора
Если автоматика не сработает, Вам это может стоить жизни!
Также читают:
- Чем отличается зануление от защитного заземления
- Как определить фазу и ноль без приборов
- Как зарядить батарейку в домашних условиях
Схемы подключения УЗО в однофазной сети
Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.
В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:
- с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
- с совмещенным нулевым и защитным проводником (TN-C);
- с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).
Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.
Без заземления
Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

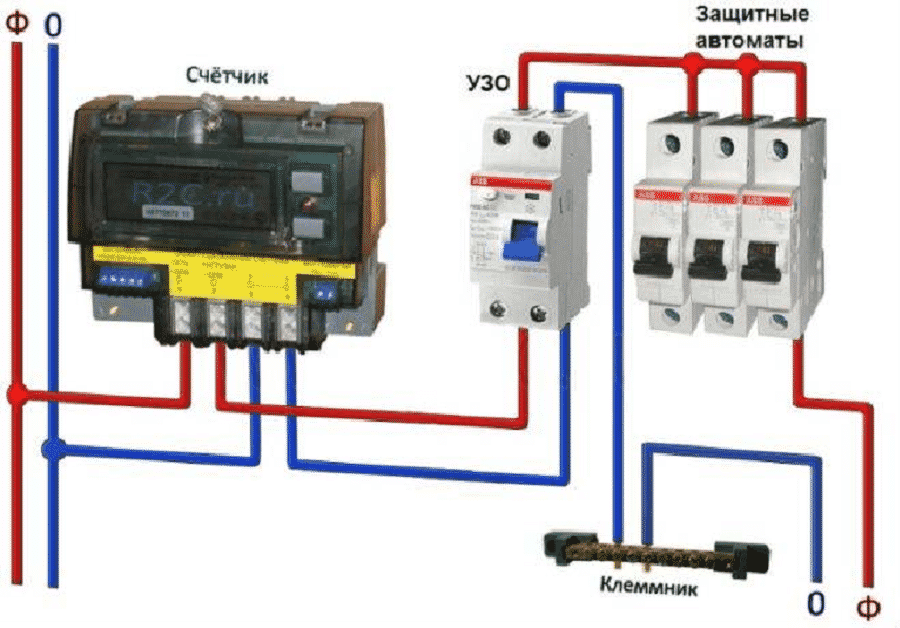

Рис. 1: Подключение УЗО в однофазной двухпроводной системе
Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.
Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.
Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе
В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.
С заземлением
При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

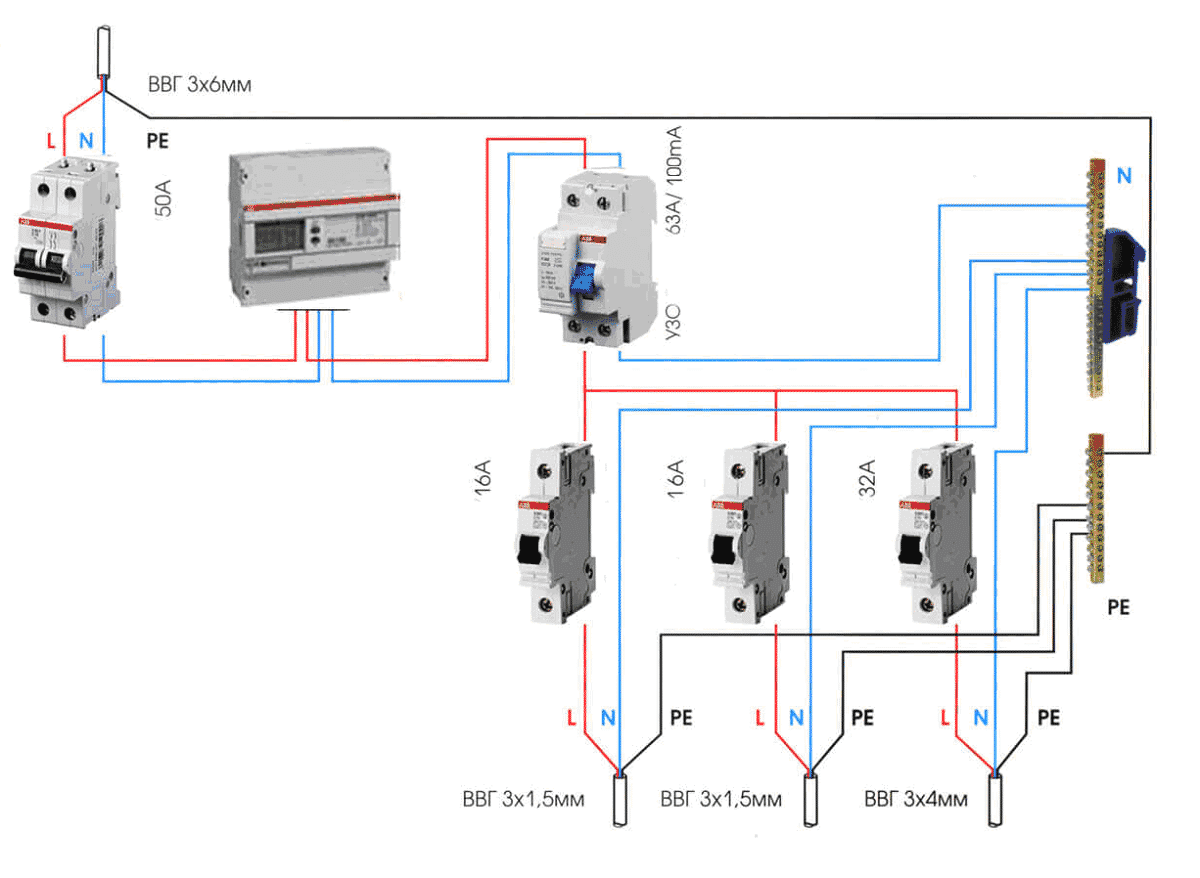

Рис. 3: Подключение УЗО в однофазной трехпроводной системе
Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.
Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.
Проверка силы тока утечки, при котором срабатывает УЗО
Здесь используется все та же лампочка-контролька с резистором, но дополнительно к ним в цепь подключается амперметр и еще одно сопротивление – переменное. В качестве последнего часто используют диммер – выключатель света с регулировкой яркости.
Порядок проверки следующий:
- Реостат (диммер) выставляется на максимальное сопротивление и вся схема подключается как при проверке устройства защитного отключения в сети без заземления – один щуп к выводу фазы «из УЗО», а другой ко входу ноля «в УЗО».
- Далее медленно уменьшая сопротивление реостата надо наблюдать за показаниями Амперметра – при какой силе тока произойдет срабатывание, на такую и рассчитано УЗО.
Если уставка УЗО порядка 30 мА, нет ничего страшного, если срабатывание произойдет при меньшей силе тока – 10-25 мА – это своеобразный запас на случай резкого возрастания тока утечки, чтобы устройство защитного отключения успело гарантированно сработать и человек даже в крайнем случае не «получил» больше 30 мА.
Наглядно про методы проверки УЗО на следующем видео:
НОВОСТИ
10 Марта 2020
За 10 лет (с 2009-го по 2019 год) годовые технологические потери электроэнергии в сетях Курганской… Читать далее>>
10 Марта 2020
В 2020 году исполняется 100 лет плану ГОЭЛРО (ГОсударственному плану ЭЛектрификации РОссии), ставшему первым перспективным… Читать далее>>
10 Марта 2020
19 февраля, на телефон диспетчера Курганских городских электрических сетей поступил тревожный звонок: на опоре высоковольтной… Читать далее>>
10 Марта 2020
В преддверии летнего сезона энергетики напоминают садоводам и владельцам земельных участков: если по участку проходит… Читать далее>>
Проверка дифференциального автомата АД14 от ИЭК
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
Принесли мне в электролабораторию (ЭТЛ) дифференциальный автомат АД14 от ИЭК с номинальным током 63 (А) и током утечки 30 (мА).
Тот еще динозавр, т.к. фирмы ИЭК (русскими буквами), как таковой уже не существует, а есть только IEK (латинскими буквами).
Да и устройств таких габаритов я уже давно не видел. Хотя поискав по каталогам IEK, все же нашел некий очень похожий дифавтомат АД14 от неизвестного мне производителя GENERICA. Что там делает этот бренд в каталогах IEK, я пока сказать не могу?!
Также подобные громоздкие дифавтоматы, причем двухполюсные, попадались мне как-то и у КЭАЗ (Курский электроаппаратный завод).
Итак, подозрения дифавтомата изначально падали на его дифференциальный элемент.
Если у дифавтомата закрыть ладонью правую часть, то у нас слева останется обычный четырехполюсный автомат.
Если закрыть ладонью левую часть, то справа у нас останется дифференциальный элемент, т.е. УЗО.
Так вот были подозрения именно на дифференциальный элемент, т.к. он постоянно срабатывал, что было видно по соответствующему индикатору (квадратной черной кнопке) на его корпусе.
Кстати, еще раз пользуясь случаем скажу, как же удобно, когда в дифавтомате имеется индикация срабатывания той или иной защиты (электромагнитная и тепловая защита или дифференциальная защита по току утечки), что значительно упрощает поиск причины срабатывания дифавтомата.
Естественно, что проще и быстрее проверить на работоспособность дифавтомат, нежели искать какие-либо неисправности в электропроводке, а вдруг, дифавтомат и вправду неисправен. Вот и проверим.
Сейчас вдаваться в подробности проверки дифавтомата я не буду. Если кому интересно, то читайте мою методику проверки УЗО и дифавтоматов, там все подробно расписано. А сейчас я проверю только дифференциальный элемент нашего экземпляра, а конкретно, произведу:
- измерение отключающего дифференциального тока (тока уставки)
- измерение времени срабатывания при разных кратностях тока (1-кратном, 2-кратном и 5-кратном)
1. Измерение отключающего дифференциального тока (тока уставки)
Для измерения отключающего дифференциального тока (тока уставки) в нашей электролаборатории имеется прибор MRP-200 от Sonel. Сейчас такой прибор уже снят с производства и вместо него выпускают более современный MRP-201. Но тем не менее мы пока довольствуемся тем, что имеем, да и прибор нас вполне устраивает.
Наш дифавтомат АД14 имеет тип «АС», т.е. срабатывает при возникновении переменного тока утечки (читайте про все разновидности и типы УЗО и дифавтоматов), является неселективным и имеет номинальный дифференциальный ток 30 (мА). Все эти параметры указаны непосредственно на его корпусе.
Теперь необходимо подключить наш дифавтомат к сети. Он является четырехполюсным и, соответственно, должен подключаться в трехфазную сеть 380 (В). Но я сделал чуть по-другому.
Во время проверки дифавтомата поблизости трехфазной сети 380 (В) у меня не было. Поэтому дифавтомат я подключил в однофазную сеть 220 (В), т.е. на один из фазных полюсов подключил фазу, а на нулевой полюс N — ноль.
Соответствующим образом подключил и нагрузку в виде розетки. Розетку я подключил для того, чтобы можно было проверять дифавтомат с помощью специальной вилки Uni Schuko прибора MRP-200.
В первую очередь нам необходимо проверить дифавтомат с помощью кнопки «Тест». Включаем дифавтомат и нажимаем на кнопку «Тест» — дифавтомат срабатывает.
Обратите внимание, что питающую фазу я подключил на тот полюс (третий полюс, клемма 5), где именно подключена цепочка кнопки «Тест» (резистор и контакт кнопки), а иначе при нажатии на кнопку ничего не произошло бы
Проверка прибором
На заводах и в лабораториях, где периодический тест для всех устройств является обязательным, применяется специальный прибор для проверки УЗО.
Примером такого прибора может служить измеритель параметров ПЗО-500, ПЗО-500 Про, MRP-200 и другие профессиональные устройства. Они позволяют без дополнительных схем проверять параметры УЗО различных типов, с разными пределами по дифференциальному току.
Профессиональные измерители используются там, где практикуется регулярная, например, ежемесячная проверка всех имеющихся ВДТ, и присутствуют высокие требования к точности и надежности. Стоят такие приборы достаточно дорого, поэтому для бытовых целей их применение нерационально.
Магнит или батарейка
Это способ самый проверки простой, он не требует монтажа устройства на испытательный стенд или в электросеть, но подходит, как уже упоминалось, только для электромеханических УЗО, не требующих для работы наличия питания.
Методика состоит в том, чтобы взвести рычаг выключателя в положение «включено» и поднести к боку устройства магнит. УЗО должно выбить (выключиться).
Если этого не происходит, то возможны следующие варианты. Магнит слишком слабый либо УЗО электронное, либо же УЗО неисправно, то тогда необходимо проверить его методом, дающим более точный результат.

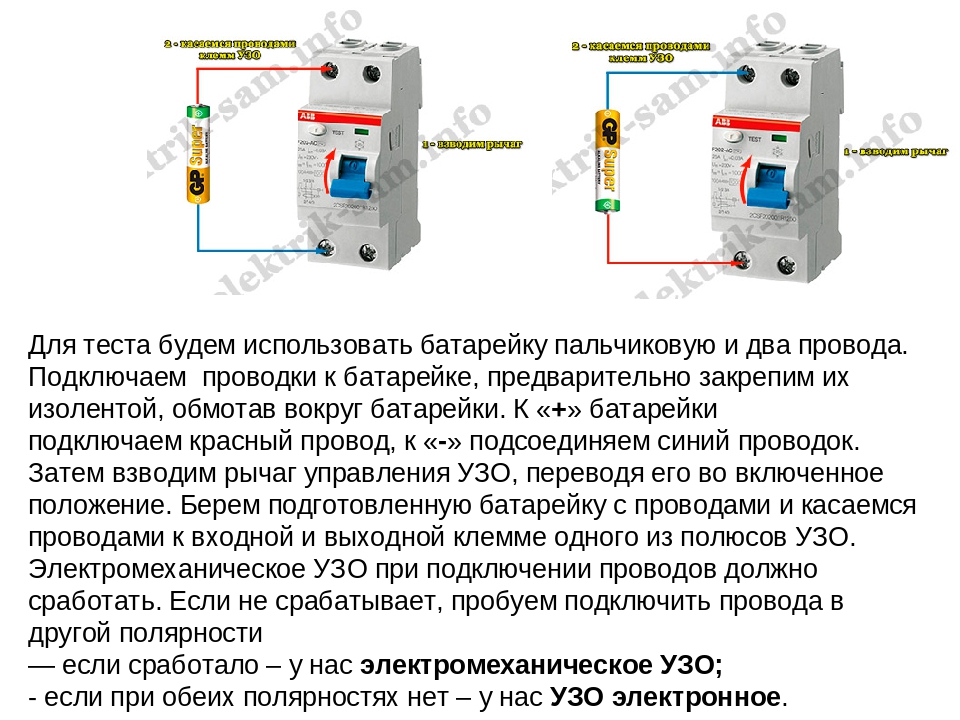

Чтобы проверить работу УЗО батарейкой, необходимо подключить провод длиной не менее 10 см к любой из верхних клемм устройства (вне зависимости от того, однофазное оно или трехфазное). К нижним клеммам отрезки провода подключаются, как правило, уже на заводе.
