Установка точечных светильников в подвесной потолок — схемы соединения, расчёт количества ламп

Как выбрать наилучший вариант

Внешний вид подбирают в соответствии с отделкой потолка и всей комнаты. Например, при выборе в тон пластиковым панелям выключенные светильники станут практически незаметны, при контрастной — наоборот, будут заметно выделяться. Более современному интерьеру подойдёт хромированная внешняя часть, классическому — позолоченная или с подвесками.

Если помещение невысокое, а перекрытие без заметных перепадов, лучше разместить накладные модели, которые меньше опускают высоту потолка. А в просторной комнате — расположить ПВХ-панели чуть ниже и врезать встроенные модели, общий вид будет гармоничнее.

Рекомендации по освещению натяжного потолка

Особенности материала накладывают определенные ограничения на используемые приборы. ПВХ-плёнка плавится при повышении температуры до 60-70°C, ткань — около 80°C.

Поэтому лампы накаливания с натяжным потолком сочетаются плохо. Можно брать только маломощные — до 40 Вт. А для галогеновых ограничения ещё строже — не выше 35 Вт.

С натяжными полотнами рекомендуется использовать светодиодные или энергосберегающие лампы, которые не нагреваются во время работы. Из них предпочтительнее первый тип, они более долговечны и потребляют меньше электричества. Энергосберегающие лампы эффективны только при постоянной работе, во время включения потребляют много электроэнергии и не сразу разгораются до полной мощности.

Потолочные светильники распределяют по поверхности равномерно или группами, подсвечивая определенные зоны. Составляя схему расположения, учитывают минимальные расстояния:

  • от края полотна должно быть не меньше 20 см;
  • от шва (если плёнка спаяна) — 15 см;
  • между соседними приборами — 30 см.

Читайте подробнее: Как расположить точечные светильники на натяжном потолке

Светильники крепятся не к тонкому полотну, а к перекрытию через закладные платформы, которые монтируют заранее. Поэтому выбрать модели, рассчитать количество приборов и разработать схему их расположения необходимо до установки натяжного потолка.

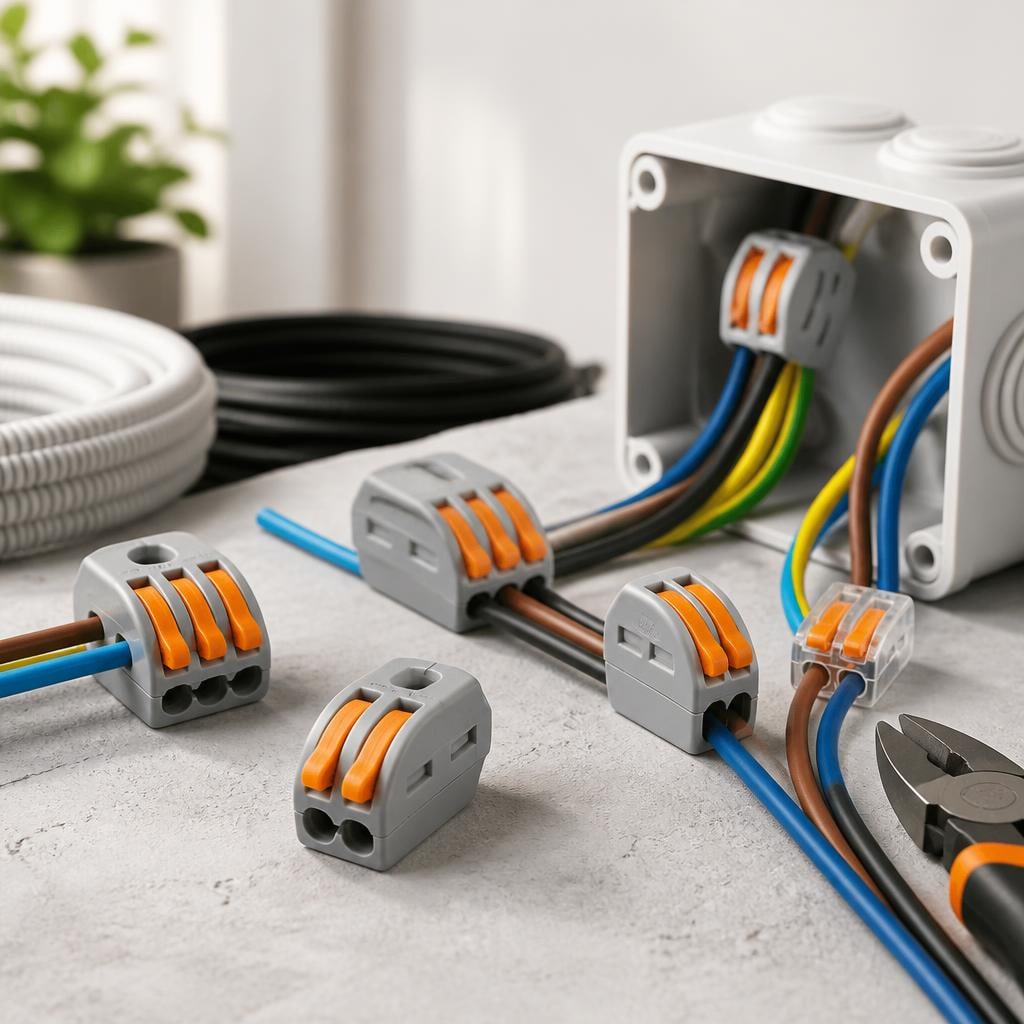

Клеммники Wago и прокалывающие зажимы

Разрезаете петлю в нижней части пополам, снимаете изоляцию с проводов на 11-12мм и соединяете их обратно через клеммник Wago серии 2273.

При этом на оставшуюся свободную клемму будут подключаться питающие провода с самого светильника. Такая схема подключения называется параллельной или подключение шлейфом.

1 of 2

Кстати, можно для этой цели вовсе и не резать кабель, оставив его цельным. Достаточно вместо Ваго применить специальные прокалывающие зажимы.

При их использовании, снимаете только верхнюю защитную оболочку с кабеля ВВГнг-Ls, основные жилы остаются не тронутыми. Заводите эти жилы в верхнюю часть прокалывающего зажима и защелкиваете его.

Встроенные ножи должны автоматически проткнуть изоляцию, создав надежный контакт. К нижней половинке подключаются таким же способом провода на светильник.

Смонтировав клеммники подключаете всю группу светильников к питающему проводу. Желательно после этого проверить индикаторной отверткой наличие напряжения на конечных контактах, чтобы потом не пришлось разбирать потолок и искать, где же пропала фаза.

Если все нормально, на этом основная часть монтажа закладных завершена. Теперь пора приступать непосредственно к самому монтажу и подключению точечного светильника.

После натяжки полотна, по ранее установленным меткам на поверхности пола, размечаете маркером и лазерным лучем нивелира точки, где необходимо будет разрезать полотно.

Если нет нивелира, то отмеряете расстояние от стен обыкновенной рулеткой.

Этапы монтажа

Установка спотов включает пять основных этапов — от выбора места расположения до подключения к сети и закрепления в гнезде.

Расположение точечных светильников

Составьте небольшой проект. Достаточно эскиза с указанием мест расположения спотов. Сложно составить его для многоуровневых конструкций, если требуется равномерное освещение или зонирование комнаты.

Каждый уровень будет отдельным контуром. Располагать светильники друг от друга нужно на расстоянии от 1 м. Разрыв между стеной и ближайшим спотом должен быть равен 60 см. При размещении спотов убедитесь, что они не касаются каркаса. Расстояние между отверстием под точечный светильник и каркасом должно составлять 30 мм (и выше). В противном случае потолочная конструкция может усложнить монтаж спотов.

Прокладка провода

Монтаж проводки желательно выполнять до установки натяжных конструкций. Сначала разместите каркас, к которому будут крепиться листы, затем протяните проводку, предварительно решив, где будут расположены споты.

Если потолок смонтирован, задача усложнится. Воспользуйтесь рулеткой, чтобы выполнить измерения и найти те точки, где будут расположены споты. Нарежьте куски проводов, длина которых совпадает с расстоянием между спотами. Длина отрезков должна быть на 40 см больше полученных данных.

Нужно делать по два одинаковых отрезка — по одному подается фаза, а другой «нулевой». В данном случае используются мягкие проводники: для протяжки потребуются специальные инструменты. Можно изготовить жесткий прут из твердой проволоки. На одном из его концов должен быть крюк, который позволит захватить нужный кабель.

Если не получится, сделайте идентичный крюк на другом конце прута. Протяните его от одного отверстия до другого вместе с отрезками кабеля. Для этого сделайте петлю на проводе, зацепите за крючок и протяните. Процедура повторяется для всех спотов.

Для организации равномерного освещения покупайте одинаковые светильники: не только по дизайну, но и по мощности.

Подготовка отверстий

Чтобы проделать отверстия в потолке, можно воспользоваться электрической дрелью или шуруповертом. Потребуется специальная коронка по дереву (в зависимости от того, из какого материала изготовлен потолок). Коронка должна соответствовать посадочному месту для конкретного спота.

Разместите ее в электрическом приборе и вырежьте отверстие. Если нет коронки, задача усложнится. Можно взять сверло и канцелярский нож. Карандашом изобразите круг нужного диаметра, размер должен быть немного меньше наружной части светильника. Просверлив небольшое отверстие, удалите все заусенцы, используя канцелярский нож.

Подключение точечных светильников

Выполнив проводку по методу, описанному выше, останется подключить споты к сети. Электрическая сеть должна быть обесточена. Если светильники по умолчанию идут с проводами, задача максимально упростится. Если провода отсутствуют, ослабьте клеммы на приборе, закрутите концы пальцами и зажмите сильнее плоскогубцами. Это существенно увеличит контактную площадку.

Закрепление

Большая часть доступных на рынке спотов крепится при помощи двух скоб, расположенных по бокам. Они должны быть отогнуты вверх до упора, после чего помещены в отверстие на потолке. Убедитесь, что питающие провода не попадают на данные зацепы.

Когда вставите светильник, зацепы разогнутся и прижмут устройство к потолку или стене. Фиксация очень надежная. В конце останется подключить главный провод к выключателю и распределительной коробке, после чего включить питание и убедиться в работоспособности спотов.

Какие выбрать

Подробно описывать технические характеристики, достоинства и недостатки всех типов точечных светильников не имеет смысла. Укажем только основные негативные моменты, которые вас должны насторожить:

  • Лампы накаливания расходуют слишком много энергии при минимальном КПД.
  • Люминесцентные светильники излучают пульсирующий свет, весьма плохо влияющий на человеческое зрение.
  • Энергосберегающие содержат пары ртути и требуют особой аккуратности при эксплуатации (к тому же утилизировать их необходимо только на специальных предприятиях).

Основная конкурентная борьба в настоящее время развернулась между галогенными и светодиодными встраиваемыми излучателями света. Это обусловлено их компактными размерами, простотой монтажа, высокой интенсивностью светового потока, экологичностью, простотой последующей утилизации и большим разнообразием моделей.

Светильники с галогенными лампами по сравнению со светодиодными излучателями стоят значительно дешевле. На этом их преимущества заканчиваются. В остальном светодиодные светильники имеют целый ряд преимуществ над всеми остальными разновидностями, а именно:

  • Стандартный гарантированный срок бесперебойной работы составляет 30 000 часов и более, что примерно в десять раз больше, чем у галогенных ламп.
  • Светодиоды чрезвычайно энергоэффективны, что обеспечивает значительную экономию электроэнергии. Например, галогенная лампа мощностью 50 Вт эквивалентна 6,5 Вт светодиодного излучателя.
  • Не излучают ультрафиолет и выделяют минимальное количество тепловой энергии. Что делает их эксплуатацию абсолютно безопасной для человека.
  • Подобные светильники не вызывают изменения цветовой окраски финишного настенного покрытия, мебельной обивки или картин.

Особенности установки светильников на натяжной потолок

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

  1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.

Принцип последовательного соединения

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Инструкция по установке люстры

Для установки люстры предусмотрены следующие приспособления:

  • крюк, зафиксированный в плите перекрытия;
  • линейная либо крестообразная планка (линейные изделия применяются для фиксации трековых светильников).

Крюк представляет собой метиз с закругленной скобой, вкручивающийся винтовым концом в забитый в плиту перекрытия дюбель.

Данный способ крепления подходит для легких люстр, а для массивных изделий предпочтительно использовать крюки с бабочками, для закрепления которых потребуется просверлить плиту до пустоты, где и расправляются лепестки.

Для плотной фиксации колпака люстры необходимо подготовить основу из фанеры. В середине этой основы просверливается отверстие для проводов и крюка, а крепится данная конструкция по примеру опорной платформы для точечных источников света, на перфоленту.

Монтаж люстры проводят по той же схеме, как и монтаж точечных светильников:

  1. в месте крепления осветительного прибора наклеивается пластиковое кольцо;
  2. внутри кольца ткань удаляют канцелярским ножом;
  3. подтягивают фанерную основу к поверхности натяжного потолка;
  4. производится подключение к электропитанию;
  5. люстра закрепляется на крюк;
  6. декоративная заглушка поднимается до соприкосновения с тканью с упором в фанерное основание.

Технология подвеса люстры с использованием планки более сложная, но общие принципы монтажа сохраняются:

Для крепления накладных планок необходимо предусмотреть основу в виде брусков. Если в качестве подвеса используется одна планка, брусок, размером превышающим планку на 15-20 мм, крепится к плите перекрытия на перфоленте. Если предусмотрен крестовой подвес, к основному бруску, под углом 90 градусов, с помощью угловых крепежей, присоединяют два отрезка. В средней части основания просверливается отверстие для крепежного болта;

  • Планка крепится к брускам, одновременно происходит подключение к электропитанию;
  • К планкам монтируется корпус люстры;
  • Декоративная накладка поднимается к месту крепления, маскируя провода и планку.

Монтаж точечных светильников в натяжной потолок

Схемы разводки проводов электропитания и правила расположения потолочных светильников

Несколько лет тому светодиодные источники света были рассчитаны преимущественно на ток низкого напряжения (12-36 В), поэтому приходилось дополнительно монтировать в потолке адаптер, трансформирующий сетевой ток. Современные ЛЭД-лампы рассчитаны на обычное бытовое напряжение 220 В, что намного упростило задачу при устройстве освещения. Теперь схема подключения светодиодных точечных светильников 220 В такая же, как и для «точек» с обычными лампами.

Простая схема разводки для установки светильников

Учитывая низкое потребление электричества современными точечными источниками света (3-12 Вт), в разводке электропитания применяется простая схема с последовательным подключением ламп. Если потолок небольшой и не предполагается зонирование комнаты, все светильники присоединяются к одной электрической цепи. Если есть желание и потребность, можно разделить все «точки» на несколько групп с возможностью подключать их раздельно. Но для этого каждую группу лампочек нужно «посадить» на отдельную электрическую ветку с установкой выключателя с соответствующим количеством клавиш.

Расстояние между точечными светильниками может быть произвольным, но все же есть рациональные моменты, продиктованные оптимизацией иллюминации в помещении и предупреждением неоправданных затрат. Исходя из того, что световые конусы, излучаемые «точками», должны частично накладываться друг на друга на уровне пола, для стандартной высоты потолков 2,5-2,6 м оптимальным шагом размещения светильников считают 0,9-1,1 м. По отношению к рядом расположенным стенам расстояние должно быть в пределах 0,4-0,8 м.

При выборе расстояния руководствуются не только взаимным расположением потолочных светильников, но и потребностью в освещении, которая различна для комнат различного функционального назначения. Для детской и гостиной понадобится максимальная интенсивность света. В кухне можно сосредоточить светильники ближе к рабочей зоне (мойка, столешница для готовки) и уменьшить освещение над обеденным столом. В прихожей интенсивная иллюминация нужна редко, поэтому здесь можно увеличить расстояние между «точками» или установить менее мощные лампы.

Примеры схем расположения

Размещение светильников на натяжном потолке во многом зависит от назначения и формы комнаты. Учитываются расстояния между точечными приборами, декоративные факторы, нормативные требования

Важно обеспечить гармоничное сочетание всех норм и эстетических потребностей, создать привлекательный и стильный элемент декора помещения. Не следует перегружать пространство точечными источниками света, но и недостаточная яркость воспринимается негативно, угнетает психику людей

Рассмотрим некоторые варианты:

В больших помещениях

Освещение потолка больших комнат дает больше возможностей, позволяет реализовать массу вариантов дизайна. Площадь натяжного потолка свободно вмещает различные композиции из точечных элементов, расстояние между которыми достаточно свободное и не создает резких световых пятен:

Можно построить одну общую схему, или разделить все точечные элементы на группы. Используются разные схемы, применяют симметричное или несимметричное расположение приборов.

Для гостиной центральным осветительным прибором традиционно является люстра. Отказываться от нее при монтаже натяжного потолка не обязательно. Напротив, можно обыграть ее присутствие, окружив точечными элементами и дополняя подсветкой по периметру.

В маленьких комнатах

Размещение точечных светильников в помещениях ограниченной площади производится исходя из специфики и потребностей людей. В кухне преследуются сугубо технологические цели, обеспечивается качественное освещение рабочих мест, нагревательных приборов, обеденного стола.

Подобной логикой руководствуются в хозяйственных или деловых комнатах. Несколько иной подход к установке точечных элементов на потолке в спальне.

Здесь стремятся подчеркнуть главный элемент интерьера — кровать

Важно не переусердствовать и сохранить умеренность, мягкость освещения, свойственные спальне

В коридорах и других несимметричных помещениях

Освещение коридоров или иных помещений несимметричной конфигурации производится в соответствии с их формой.

Основным критерием выбора схемы становится целесообразность, нормы освещенности и прочие соображения эксплуатационного характера. Декоративные возможности подобных участков ограничены, поэтому принято руководствоваться принципом необходимой достаточности.

Монтаж термокольца

Затем нужно наклеить термокольцо требуемого размера.

Оно изготавливается из термостойкого АБС пластика (стандартная толщина – 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.

Выполняет кольцо две функции:

защищает полотно от теплового воздействия светильников

Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.

В первую очередь это относится к светильникам с галогенными лампочками.

Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.

выполняет роль механической защиты

То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.

Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка

В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.

Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение

Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.

Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.

Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.

Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.

Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.

Общие рекомендации по освещению помещений

Любой проект по искусственному освещению того или иного помещения составляется с соблюдением требований из СНиП и СанПин. Инженерные расчеты главным образом направлены на обеспечение нормативной мощности светового потока, организацию необходимого уровня безопасности коммуникаций для пользователя. Также проектировщиками, согласно СП и ПУЭ, составляется список требуемых для работы расходных материалов, проводов и прочих ресурсов. Отклоняться от составленной документации нельзя, так как по расчётам, как правило, предусматриваются минимальные «запасы» на случай аварийных ситуаций.

В качестве источников искусственного света используются, помимо традиционных люстр, разные виды точечных светильников. Это компактные приборы под одну лампочку. Освещение в квартире или доме с их использованием может быть разным по функционалу:

  1. Для основного освещения комнаты, как правило, недостаточно единственной точки, так как от неё исходит и рассеивается малый световой поток. Решением проблемы является установка с оптимальным распределением по площади группы светильников.
  2. Если требуется организовать дополнительное либо акцентное освещение, то допускается выбор одной-двух точек для размещения в нужном для пользователя месте. Главный критерий выбора здесь заключается в обеспечении освещённости ограниченной зоны. При этом световой поток должен быть достаточно мощным для решения поставленной задачи, не перекрываться человеком или предметами интерьера.

Для натяжных потолков используются точечные приборы встраиваемого типа. Выходить за уровень плоскости основания могут только декоративные элементы изделий. Детали являются съёмными, чтобы пользователь при необходимости мог заменить лампочку на исправную, либо на ту, что с иным показателем мощности. Последнее выбирается в рамках инструкции к конкретному светильнику, так как у плафонов и патронов имеются ограничения по техническим показателям.

Составление проекта по расположению светильников необходимо завершить до вызова мастеров по установке натяжных потолков. Это необходимо для того, чтобы электрики заранее закрепили площадки под приборы. Ориентируясь на них, мастера в натянутом полотне прорезают отверстия в полотне и закрепляют армирующие термокольца заданного проектом диаметра. После этого внести коррективы в расположение светильников будет невозможно без полной замены натяжного потолка или оформления заплатки.

Что такое точечный светильник

Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:

  • корпус;
  • провода;
  • патрон (может быть электрическим);
  • фиксаторы (2 шт.).

Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.

Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.

Устройство и выбор точечных светильников

Светильники, в которые вкручивают галогенные лампы, имеют меньший размер. Если сравнить с обычными изделиями, то такие приборы освещения меньше в два раза. Галогенные лампы служат в два-три раза дольше простых.

Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.

Таблица. Соответствие светодиодных лам и ламп накаливания.

Светодиодные лампы, Вт

Соответствие лампе накаливания, Вт

Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.

При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно

Классическая формула расчета количества лампочек на квадратный метр

Ранее, когда не было альтернативы лампам накаливания, использовали другой способ. Для этого учитывается мощность осветительных приборов, а нормы освещённости для жилых помещений измеряются в Вт/м². Для разных комнат показатели отличаются:

  • спальня — 15 Вт/м²;
  • детская — 60 Вт/м²;
  • гостиная — 22 Вт/м²;
  • кухня — 26 Вт/м²;
  • санузел — 22 Вт/м².

Чтобы выполнить расчёт точечных светильников, норму освещенности для конкретной комнаты умножают на площадь. Результат делят на мощность одного осветительного прибора.

Такой стандарт разработан для ламп накаливания, но с натяжными потолками чаще используют светодиодные или энергосберегающие. Они потребляют меньше электричества и сильно не нагреваются

Это очень важно, поскольку высокая температура способна повредить ПВХ-пленку, которая используется в качестве полотна для натяжных конструкций. Чтобы определить, сколько понадобится осветительных приборов других типов, используют таблицу соответствия мощности разных видов ламп:

Лампа накаливанияЭнергосберегающаяСветодиодная
2543
4095
60138
1002014
1503022

Как рассчитать сколько нужно светильников?

Перед выбором схемы размещения обязательно рассчитать оптимальное количество ламп. Для этого можно воспользоваться одним из 3 способов:

Формула, по которой произведение нормы освещенности (согласно СНиП для большинства жилых помещений показатель равен 150 Люкс), площади помещения (в квадратных метрах) и коэффициента высоты потолков делится на показатель светового потока точечного светильника (измеряется в люменах, можно посмотреть на упаковке или найти подходящую таблицу в интернете). Коэффициент высоты потолков в квартире:

ВысотаПоказатель
До 2,7 м1
2,7-3 м1,2
3-3,5 м1,5
3,5-4,5 м2
  • Онлайн-калькулятор, в который все формулы уже заложены — останется только ввести индивидуальные данные и получить быстрый ответ. К минусам этого решения относят неточный расчет: разные сайты показывают разные показатели, в зависимости от того какая формула используется.
  • Самый простой способ — воспользоваться готовыми рекомендациями. Но следует учитывать, что разрабатывались они для стандартных точечных светильников и подходят только для потолков 2,6-2,8 м. Специалисты советуют приобретать подсветку из расчета 5 Вт (светодиодная мощность) на 1 м². То есть в пространстве 10 м2 потребуется разместить лампы, общей мощностью 50 Вт — 9 по 6 Вт, 7 по 8 Вт или 5 по 10 Вт.

Отдельным пунктом следует выделить расчет в случае добавления люстры. Обычно она отвечает за яркий свет, а точечные светильники являются дополнительными. Чтобы рассчитать, сколько лампочек нужно — улучшим формулу. Исходить следует из того же показателя — 5 Вт на 1м², но получившуюся цифру нужно разделить на 2. То есть в комнате 10м² 25 Вт должна выдавать люстра и 25 Вт точечные источники (4 по 6 Вт, например).

Важно! Округлять данные, полученные из формулы, можно в любую сторону — но лучше взять на один светильник больше. Так в случае выхода 1-2 точек из строя, комната не останется в полумраке

Этапы монтажа

Для получения надежной конструкции нужно придерживаться надлежащей последовательности работ.

Расположение точечных светильников


Подготовка к установке натяжных потолков

На этом этапе подготавливают эскиз с указанием точек размещения спотов и расстояний между ними. От прибора до стены должно быть не менее 0,6 м, до другого светильника – 1 м или более.

Прокладка провода

Лучше делать это до монтажа натяжного покрытия. После установки каркаса, на который планируется крепить листы, осуществляют размещение фазных и нулевых проводников, ориентируясь на выбранную схему и места расположения спотов. Коммутирование осуществляется с помощью гильз и обжимного пресса.

Подготовка отверстий


Расположение светильника в натяжном потолке

Используются дрель и коронка, подходящая для материала потолка и размера отверстий. При отсутствии коронки границы отверстий размечают карандашом и прорезают канцелярским ножиком.

Подключение точечных светильников

Его производят при обесточенной сети. Проще всего, если приборы снабжены проводками по умолчанию. В противном случае надо ослабить клеммные зажимы, закрутить кончики руками и прижать плоскогубцами.

Закрепление

Обычно споты крепятся парой боковых скоб, которые отгибаются кверху до упора и размещаются в потолочное отверстие. Они не должны контактировать с питающими кабелями.

Основной провод соединяют с переключателем и распредкоробкой. Включив питание, проверяют работоспособность светильников.
